- 智能型工業物聯網電錶管理集中器 - PMC-52xx系列
Jun. 28, 2017
在工業 4.0 概念所掀起的改革浪潮中,促成所有設備相互通訊的物聯網 (IoT) 技術可說是整個願景的第一塊拼圖。泓格科技創新研發的PMC-52xx工業物聯網電錶管理集中器,足以作為實現工業4.0電力監控應用的入門磚。PMC-52xx具備多樣化的電錶連接功能,不但可即時監控、統計並記錄用電設備的電力使用狀態並進行電力需量管理外,更支援多種網路通訊協議(Modbus TCP/RTU、SNMP、MQTT、FTP),可即時傳遞前端被監控設備的電力使用資訊與後端管理平台(SCADA/廠務管理(MES)/網管/MIS/IoT),協助管理者快速架設電力監控系統,並了解用電設備的電力使用品質,以避免不必要的電力浪費及電費支出。如此完善的功能讓PMC-52xx成為工業 4.0電力監控應用環境下前端電錶的最佳管理者。-
前言PMC-52xx (Power Meter Concentrator) 為泓格科技因應物聯網、工業4.0及節能減碳需求所開發的新一代電錶管理集中器,其可對被監控設備進行用電資訊的收集、統計、儲存、顯示與管理。PMC-52xx可透過 RS-485或Ethernet連接泓格科技智能電錶,即時讀取電錶所量測的用電設備電力使用資訊,並進行記錄;而PMC-52xx也可將儲存於microSD卡的歷史電力資料記錄檔案定時透過FTP回傳至管理中心,以進行電力資料的匯整與分析。在使用PMC-52xx架設電力監控管理系統的過程中,管理人員不必進行繁雜的程式撰寫,僅需透過網頁的設定操作,即可完成電力監控系統的架設。此外,PMC-52xx亦支援多種網路通訊協議,可透過Modbus TCP/RTU、SNMP與MQTT等通訊規範,與SCADA/MIS/廠務管理(MES)/網管/IoT系統進行整合連線,傳送即時電力資訊並與後端管理平台互動。
PMC-52xx除具備完整且彈性的電錶模組整合能力,提供應用案場端即時電力需量管理及資料記錄功能外,更提供多樣化的通訊協議以無縫接軌後端管理平台,如此完善的功能讓PMC-52xx成為工業 4.0電力監控應用環境下前端電錶的最佳管理者。 -
主要功能:

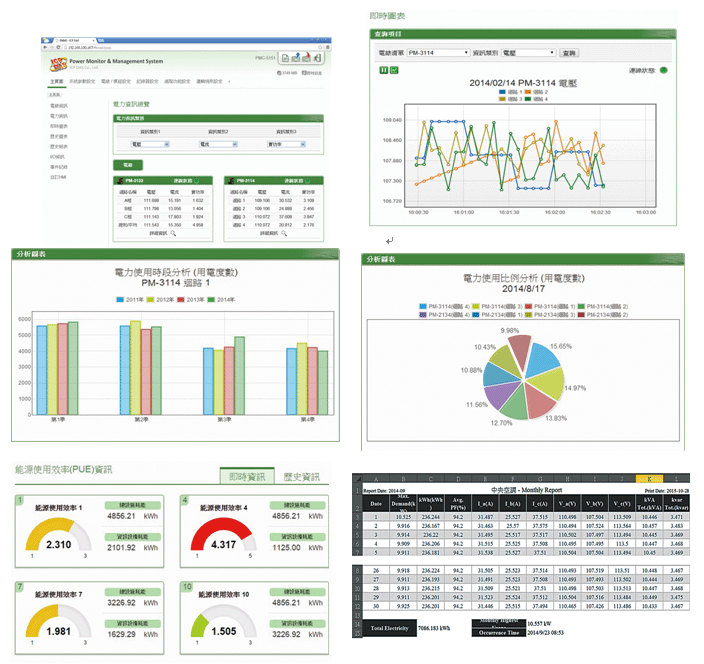

◇ 瀏覽器直接操作設定,無須安裝工具 PMC-52xx以 Web-based 為架構的人機介面操作模式,提供使用者透過網頁瀏覽器連接至PMC-52xx網頁,即可執行電力資訊瀏覽、系統參數設定、電力需量管理設定及警報發送設定等功能,過程中無須安裝軟體開發工具,也無需撰寫程式。 ◇ 電力資訊圖表與電力報表顯示 除提供前端電錶電力資訊的文字顯示外,PMC-52xx的網頁亦提供趨勢圖以顯示即時及歷史電力使用狀態。此外,PMC也提供柱狀圖、圓餅圖等電力分析資訊圖表及電力統計報表介面。透過電力資訊圖表及報表的查詢與顯示,使用者可方便且快速的了解各用電設備的電力使用狀態並進行用電行為調整,以提高用電設備的電力使用品質。 -

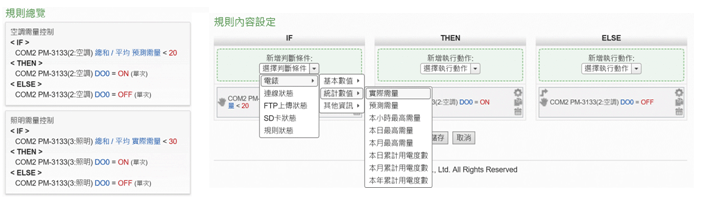

◇ 內建Micro SD卡插槽,提供電力資料記錄及FTP檔案上傳(支援檔案補遺機制) PMC-52xx內建Micro SD卡插槽,出廠即提供 4G Micro SD 卡,可在收集用電設備的電力使用資料後,直接記錄於檔案(CSV 格式)中,並每日定時透過FTP回傳資料記錄檔案至後端管理中心以進行資料的匯整與分析。PMC-52xx亦支援檔案補遺機制,當網路斷線或micro SD卡發生異常狀況時,系統仍能正常運作,以確保電力資料記錄檔案的完整回傳。 ◇ 完善的電力需量管理、用電設備運作管控及異常狀態警報發送機制 PMC-52xx內建完整的IF-THEN-ELSE 邏輯規則執行引擎,可提供使用者快速建立電力需量管理、用電設備運作管控及異常狀態警報發送等機制。在IF-THEN-ELSE邏輯規則的設定過程中,使用者除可使用”電力需量”及”異常電力數值”作為判斷條件外,亦可將 PMC所連接的 I/O模組通道數值及排程資訊加入判斷條件中,當條件符合時,即執行對應動作(如:SMS簡訊發送/Email發送或對I/O模組AO/DO通道進行輸出數值設定)以完成電力需量管理、用電設備運作管控及異常狀態警報發送等程序。 -

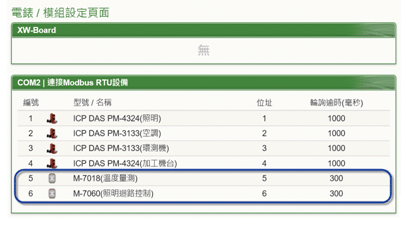

◇ 多樣化的 I/O 模組連接能力,達成用電設備的即時運作控制 PMC可依應用案場的需求,彈性搭配泓格科技M-7000 I/O模組、標準Modbus TCP/RTU Slave設備及泓格智能電錶的DO Relay通道,提供使用者即時管控用電設備的運作,調整用電設備的電力使用狀態,為系統建置及電力節約提供最大的彈性。 -
◇ 3G網路連線及SMS簡訊發送/接收功能(僅適用於PMC-5231M-3GWA ) PMC-5231M-3GWA 除具備 Ethernet 網路連線功能外,更提供 3G 無線網路連線功能,可即時將電力資訊、電力資料紀錄檔案及警報Email發送等透過3G無線網路傳送與管理者。PMC-5231M-3GWA 亦具備SMS警報發送/接收功能,使用者可將SMS警報發送動作編入工作邏輯中,即可於預定事件發生時傳遞即時訊息與管理者。PMC-5231M-3GWA 也可接收特定手機傳送的簡訊命令,提供即時電力資料查詢、I/O 通道數據修改及簡訊驅動邏輯執行的功能。 -
◇ 支援多種通訊協議,物聯網環境下前端電錶的最佳管理者(Concentrator) PMC-52xx除支援 Modbus TCP/RTU 通訊規範,可與SCADA系統連線以進行系統資訊及電力資訊的即時監控與互動外,更支援 SNMP、FTP與MQTT通訊協議,以與 MES/IT/網管/IoT系統無縫接軌傳送用電資訊。多樣化且完整的通訊協議支援,已讓PMC-52xx成為工業 4.0電力監控應用環境下前端電錶的最佳管理者。 - PMC產品選型指南:產品型號PMC-5151
PMC-5231
PMC-5231M-3GWA
硬體規格CPU32 Bit (520 MHz)32 Bit (1GHz)網路介面10/100 Base-TX10/100/1000 Base-TXmicroSD介面Yes (最大支援16 GB microSD)Yes (最大支援32GB microSD)電錶模組連接可連接24顆 ICP DAS Modbus TCP/RTU電錶I/O模組連接本機端XW-BoardXV-Board遠端可連接8顆Modbus TCP/RTU I/O 模組基本功能操作介面網頁操作介面電力資料顯示Yes電力資料記錄與檔案回傳Yes電力統計報表YesPUE計算與顯示Yes電力需量管理IF-THEN-ELSE 智能邏輯運算YesEmail警報訊息發送Yes (支援SSL加密功能)排程/計時器運作YesYes (進階版功能)用電設備(I/O模組)運作管控Yes與IT、SCADA、IoT及雲端系統互動連接SCADA系統Yes (支援 Modbus TCP/RTU Protocol)FTP Server & ClientYesSNMPYesMQTT ClientNoYes (支援SSL加密功能)雲端平台連接NoYes (支援Microsoft Azure IoT平台與 IBM Bluemix IoT平台)支援IoTstarNoYesDDNSNoYes無線資料傳輸& SMS簡訊NoNo3G資料傳輸&異常狀態SMS簡訊發送 -
結語:在能源價格逐日飆升的今日,有效用電及管控用電成本對各行業越形重要,PMC-52xx智能型工業物聯網電錶管理集中器完整的電錶連接功能可準確量測各用電設備的電力使用狀態,並進行即時用電資訊的記錄與分析。當設備出現用電異常時,透過PMC-52xx完善的電力需量管理機制,在第一時間除可發送電子郵件/SMS簡訊通知管理者外,也可透過對I/O模組的設定,即時調整用電設備的運作。此外,PMC-52xx更支援多種通訊協議(Modbus TCP/RTU、FTP、SNMP、MQTT),可無縫接軌後端管理平台(SCADA/廠務管理(MES)/網管/MIS /IoT系統),協助管理者快速導入電力監控系統,了解用電設備的電力使用狀態,提高設備用電品質,除可避免不必要的電力浪費及電費支出外,也能達到節能減碳的目的,並為地球的永續發展盡一份力。若您需要更多PMC-52xx的訊息,請參考如下資訊:
● PMC-5231專屬網頁:http://pmms.icpdas.com/PMC_5231.html
● PMC-5231M-3GWA專屬網頁:http://pmms.icpdas.com/PMC_5231M_3GWA.html
● 泓格科技網頁:http://www.icpdas.com/index_tc.php -
