- 新產品上市: ECAN-240
Modbus TCP / 2-port CAN總線閘道器

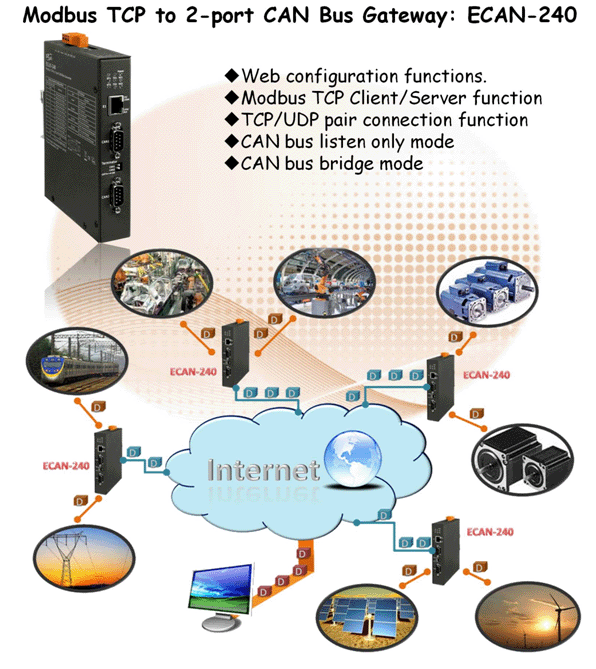

Jun. 28, 2017 - 簡介:物聯網(Internet of Things)在近幾年成為被廣泛討論的話題。使用物連網的概念,讓我們更加容易的整合異質環境的網路並使其成為數位化使得生活更加的便利。為了提供更多的工業上CAN總線的物聯網應用。泓格科技開發了新的Ethernet產品,ECAN-240模組是一個Modbus TCP/2-port CAN總線閘道器。如同它的功能,透過Ethernet介面並使用Modbus TCP工業上的協議進行通訊,這表示它可以更容易的整合工業上的網路。ECAN-240模組包含了兩個CAN總線介面,這表示它可以支援更多不同的CAN應用。

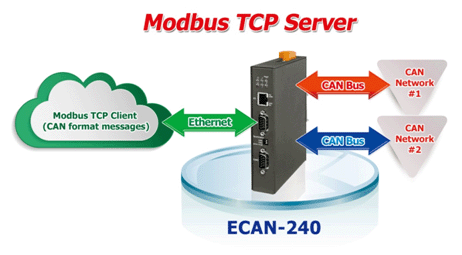

- 應用架構:▶ Modbus TCP Server:
- ▶ Modbus TCP Client:

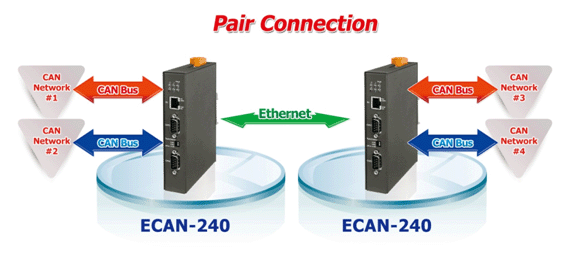

- ▶ Pair Connection:

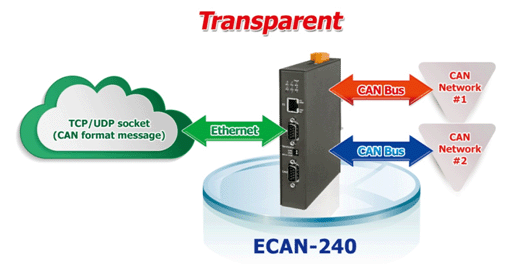

- ▶ Transparent:
- 特色:
- 完全相容ISO 11898-2標準。
- 提供CAN總線ID過濾器功能。
- 提供CAN總線橋接器模式設定。
- 提供CAN總線監聽模式設定。
- 提供Modbus TCP Client/Server功能設定。
- 提供TCP/UDP成對傳輸功能設定。
- 提供網頁設定功能。
- Ethernet/CAN模組比較表:產品名稱ECAN-240I-7540DI-7540D-MTCPI-7540D-WF
產品圖 CAN通訊埠規格 CAN連接器 9針腳 D-sub公頭螺絲端子螺絲端子螺絲端子CAN通訊埠 2111鮑率(bps) 10k ~ 1M bps 及自定鮑率10k ~ 1M bps 及自定鮑率10k ~ 1M bps 及自定鮑率5k ~ 1M bps每秒封包量 (@1Mbps) Modbus: 987~990
Pair Connection: 5700~58001852 ~ 22442118 ~ 2241700CAN 緩衝區 256 幀1000 幀200 幀256 幀Ethernet通訊埠規格 控制器 10/100Base-TX (自動速率交握,自動偵測跳線)Wi-Fi (IEEE 802.11b/g)通訊協定 TCP/UDP Socket Modbus TCPTCP / UDP SocketModbus TCP ServerWi-Fi (IEEE 802.11b/g)
TCP Socket (Client / Server)Socket 連線數 825243其它 Server/Client模式兩者擇一支援Virtual COM可視為Modbus RTU slaveInfrastructure & Ad-hoc mode
