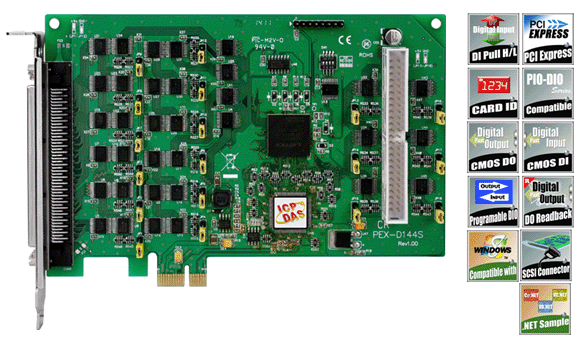

- 新產品上市: PEX-D144LS
PCI Express, 144 通道數位輸出入板卡 - 簡介:
- PEX-D144LS板卡是泓格新上市並符合RoHS環保規範的產品,新的PEX-D144LS的軟體設計完全相容於PIO-D144U/D144LU系列板卡。
PEX-D144LS板卡支援PCI Express bus介面,配置一個100-pin 高密度的SCSI II 接頭及一個50-pin公接頭,讓使用者方便快速配線且能夠減少內部排線,節省空間及插槽,且提供了144個符合CMOS規範的Digital I/O lines,它由18個8位元的可程式規劃方向的雙向I/O埠所組成,每個Port的初始設定皆為Input模式。
PEX-D144LS 還支援了下列功能:
1. Card ID指撥開關: 讓使用者可以自由設定每張板卡的識別碼。當系統同時使用多張PEX-D144S板卡時,使用者可以迅速而簡單區別這些同型號的板卡。
2. DI Pull High/Low設定功能: 數位輸入埠可設定為pull-high或 pull-low,當信號線脫落或斷線時,該DI值會相對維持High或Low的狀態 (非浮動)。
3. 廣泛的作業系支援及提供各種語言範例程式: 能夠在Linux、DOS、Windows 98, Windows NT, Windows 2000, 32-/64-bit Windows XP/2003/2008/Vista/7 及Windows 8…等作業系統環境下使用,還提供有動態函式庫及Active X控制項使開發更加容易及簡單易懂的各種語言範例程式,如Turbo C++、Borland C++、Microsoft C++、Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、Visual C#.NET、Visual Basic.NET及LabVIEW等,讓用戶能夠快速的上手來使用。 - 比較表
PEX-D144LS V.S. PIO-D144LU/D144UPEX-D144LSPIO-D144LUPIO-D144U介面 PCI Express Universal PCI 接線腳位 不相容 軟體/API 完全相容,不需更動或重新撰寫應用程式 DIO 反應時間 500 kHz 1.2 MHz I/O 接頭 Female SCSI II 100-pin x 1
50-pin box header x 1Female DB37 x 1
50-pin box header x 5Card ID 有(4-bit) DI Pull-High/Low 有 無 優點 低功耗、低溫度 速度快、驅動能力強 (輸出能力) -
特色和架構
-
- PCI Express 介面
-
- Card ID 功能,可讓使用者設定卡片的輔助識別號碼,以區別多張同型號的板卡
-
- 數位輸入埠可設定為pull-high或 pull-low,當信號線脫落或斷線時,該DI值會相對維持High或Low的狀態(非浮動)
-
- 最多可提供144個數位輸出入通道
- 雙向I/O通道可以軟體方式設定為Input/Output埠
- 內建I/O line 緩衝區
- 提供四個中斷源
- 支援DO Readback 功能
-
- 相容於PIO-DIO系列板卡的軟體
- 使用者可以容易取代PIO-D144U/D144LU系列板卡, 無需修改原有軟體
-
- 支援.NET 程式
- 提供 Microsoft Visual C#.NET 2005 範例程式
- 提供 Microsoft Visual Basic.NET 2005 範例程式
- 提供 Turbo C++, Borland c++, Microsoft C++ 範例程式
- 提供 Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic及LabVIEW範例程式
-
- 支援 Microsoft Windows 8 32-/64-bit 版本作業系統
- 支援 Windows 98/NT/2000及XP/2003/Vista/7 32-/64-bit版本作業系統
-
- 提供一個 SCSI II 100-pin 接頭
- 可直接連接 DN-100的端子板。
- 更多資訊請參考: PEX-D144LS 產品網頁
