- Win-GRAF 新應用: 排程控制
- 簡介:泓格科技發佈新 Win-GRAF 應用, 介紹如何使用免費的排程工具程式 “Schedule-Control Utility” 來達到排程控制應用.
隨著自動化技術的成熟發展, 各個產業開始引進 "智慧化" 解決方案來提供人們更為便利且彈性的生活, 泓格科技深植於自動化領域, 提供多樣化產品來因應各種領域的需求, 其中 Win-GRAF 是一套穩定而富於彈性的軟邏輯開發軟體, 搭配 Soft-GRAF Studio 使用者可採用直覺式的圖型拖曳方式來設計符合專案需求的 HMI 頁面, 搭配 Schedule-Control Utility 使用者可規劃不同時段的設備開/關控制, 也可達成像是溫度的數值控制. - 功能說明:泓格科技 (ICP DAS) 推出的 Win-GRAF WinCE 系列可程式自動控制器 (PAC), 支援排程控制功能 (Schedule Control), 只要經過幾個簡單的步驟就可以達成一般日, 周末日, 特別假日, 補班, 及四季區分…等複雜的排程控制需求. 一台 Win-GRAF PAC 可以控制最多 10 個 控制設備 (Target) 的 排程 (Schedule). 每個控制設備 (Target) 可控制 1 個布林 (Boolean)、1 個整數 (integer)、1 個實數 (Real) 共三個變數, ICP DAS 提供免費的排程工具程式 Schedule-Control Utility, 讓 User 在 PC 端與 PAC 端皆可快速簡單完成排程控制.
- ● 一般日, 假日1, 假日2, 排程一般日通常是周一 ~ 周五, 假日通常是周六, 周日, 而有些場所可能假日是在星期三, 每天從 0:00 ~ 24:00 可以設定 15 個排程時段.

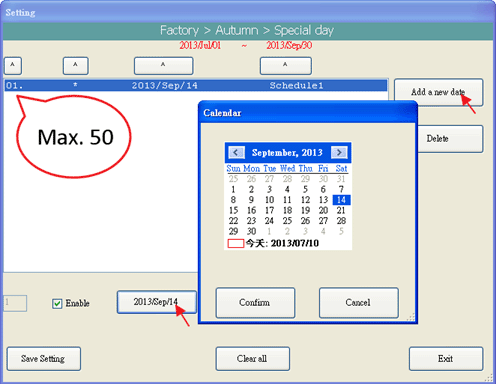

- ● 特別假日, 補班日排程遇到特殊紀念日或需要補上班時, 可以啟用特別日的排程, 每一個季節最多可以設定 50 個特別日排程, 以因應各種動態需求.
- ● 季節排程 (春, 夏, 秋, 冬)有些控制場合的排程需要區分季節, 泓格科技推出的排程功能可以設定四個不同季節的排程, 每個季節的啟始月, 日可以自由設定.
- ● 隨時可以更改排程, 簡單方便一般習慣上可以一年只設定一次全年度的排程, 但有時會有突然變化, 比如碰到天災停班, 或需要補上班…等狀況時, 操作人員只需開啟 Schedule-Control Utility 上修改所需日期的排程設定, 就可達成.

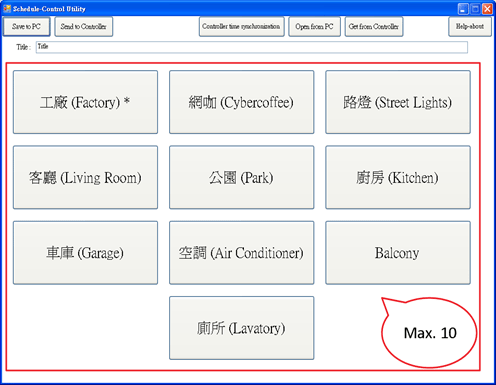

- ● 最多可啟用 10 個控制設備每台 Win-GRAF PAC (VP-25W8/4138, WP-5xx8, WP-8xx8, XP-8xx8-CE6, XP-9xx8-CE6), 最多可啟用 10 個控制標的. 有些應用需要進行多個設備的排程控制, 比如控制庭院燈光, 溫室的溫度, 車庫燈光…等. 泓格科技的排程功能, 每台 PAC 最多可以控制 10 個不同的設備.
- ● 可使用地區語言文字Schedule-Control Utility 內的控制標的, 季節, 一般日, 假日…等. 可以讓 User 設定成使用 自己習慣的語言文字, 如此可讓操作員易懂易操作.
- ● 排程控制搭配 HMI 畫面排程控制可以搭配自己設計的 HMI 畫面來監控設備. VP-25W8/4138 除了支持排程控制外, 也可以使用 Soft-GRAF Studio 軟體來設計出自己想要顯示的 HMI 畫面.

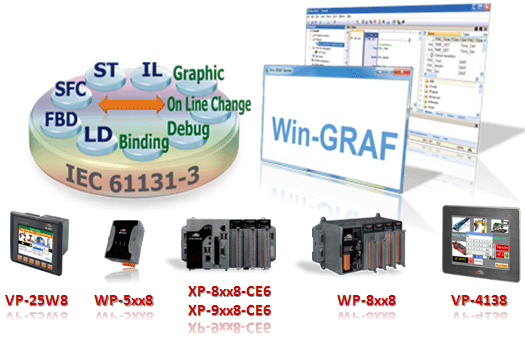

- ● 邏輯控制功能除了排程控制外, 若所控制的設備還需要進行一些邏輯控制, 可以使用 Win-GRAF Ladder, ST, FBD 的 PLC 語法來進行設計.
- Win-GRAF PAC 支援列表:下列 Win-GRAF WinCE PAC 支援排程控制.
- 相關產品資訊:Win-GRAF網站:
泓格科技首頁 > 商品目錄 > 解決方案 > Soft PLC, Win-GRAF & Soft-GRAF HMI > Win-GRAF
Win-GRAF PAC 網頁:
Win-GRAF 首頁 > Win-GRAF PAC (VP-25W8/4138, WP-5xx8, WP-8xx8, XP-8xx8-CE6, XP-9xx8-CE6)
Win-GRAF PAC型錄:
Win-GRAF 首頁 > 下載區 – 產品型錄
Win-GRAF PAC手冊:
Win-GRAF 首頁 > 下載區 – 產品手冊
Soft-GRAF Studio 網站:
泓格科技首頁 > 商品目錄 > 解決方案 > Soft PLC, Win-GRAF & Soft-GRAF HMI > Soft-GRAF HMI
下載Schedule-Control Utility:
您可在 ISaGRAF FAQ-166 中, 取得 Schedule-Control Utility:
ISaGRAF Web > Download – FAQ (FAQ-166) -
Win-GRAF PAC WinCE 系列 驅動程式版本 XPAC-CE6 XP-9xx8-CE6 V. 1.01 版起 XP-8xx8-CE6 WinPAC WP-8xx8 WP-5xx8 ViewPAC VP-25W8 VP-4138
