- RU-87P 韌體更新到版本A4.01
- 新特性:將I-87Kn升級成RU-87Pn時不需要修改I/O位址和軟體
I-87Kn升級成RU-87Pn韌體版本A400時,I/O可使用相同位址無需更改現有的軟體,然後使用者的應用就可以擁有熱插拔,自動組態等其它RU-87Pn上有用的特性和功能

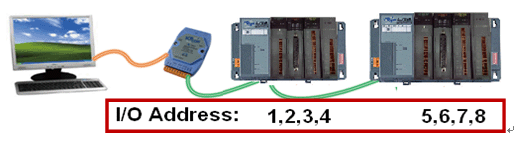

將I-87Kn應用升級成RU-87Pn -

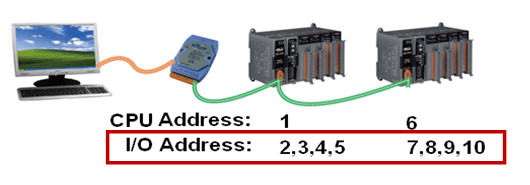

使用原本RU-87Pn韌體:
-> I/O位址和軟體需要作修改,位址不能連續 -

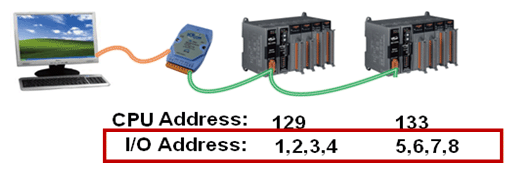

更新RU-87Pn韌體版本A400:
-> I/O位址和軟體無需要作修改,位址可以連續 - 詳細資訊:大部份的I-87Kn應用I/O位址都是從1開始並且連續,然而,從I-87Kn升級到RU-87Pn時,需要考慮兩種情況:
1. RU-87Pn上I/O位址不能從1開始:因為CPU模組將被設置為1,所以第一個I/ O模組的位址需要從2開始
2. RU-87Pn上I/O位址不能連續:因為需要分配給CPU模組一個位址
這兩個情況下,I-87Kn應用升級成RU-87Pn舊的版本韌體時,I/O位址和軟體需要作修改,然而,升級成RU-87Pn韌體A4.01或之後版本,可將Addr. Mode功能設置為ON,I / O位址就可以被設置為從1開始而且位址可以是連續的。這意味著, I-87Kn升級到RU-87Pn真正不需要修改任何I/ O位址或軟體。

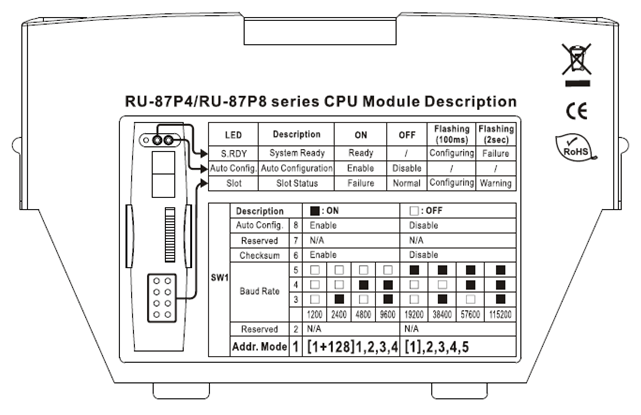

以下為RU-87Pn韌體版本A4.01上的側版雷射說明: -
CPU和I/ O模組之間位址的關係總結如下:
-
Addr. Mode ON OFF (出廠預設值) CPU 位址 設定成旋轉式開關 +128的位址 設定成旋轉式開關的位址 I/O位址 I/O Slot 0設定成旋轉式開關的位址 I/O Slot 0設定成旋轉式開關+1的位址 - 例如:如果使用RU-87P4的旋轉式開關設置為1時,CPU和I/ O模組產生的位址將如下圖所示:

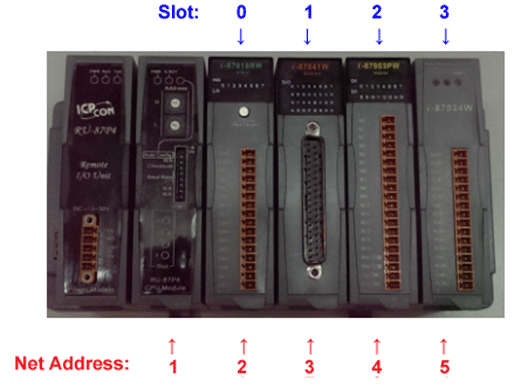

- Addr. Mode OFF, 旋轉式開關設置為1:
-
當Addr. Mode 的功能被設置為OFF時,CPU的位址將是和旋轉式開關相同的設定值(即是CPU位址會被設定成1),而且Slot的位址將是旋轉式開關的設定值+1,+2,+3,等等(即是I / O位址會被設定成2,3,4,和5等)。這些位址設定和使用舊版本的韌體(不包含Addr. Mode功能的版本)是相同的

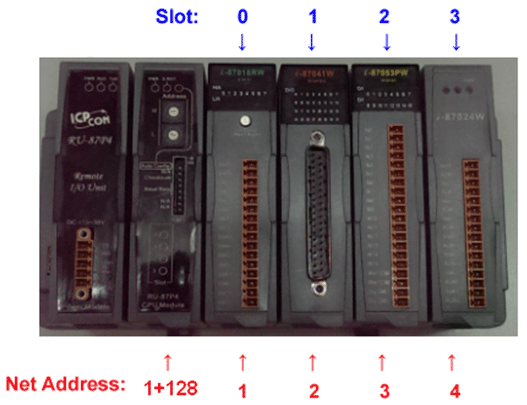

- Addr. Mode ON, 旋轉式開關設置為1:
-
當Addr. Mode功能設置為ON時,CPU的位址將被設定成旋轉式開關 +128的值(即是CPU位址=1+128=129,0×81),以及Slot的位址將是旋轉式開關的設定值,+1,+2,等等(即是I / O位址= 1,2,3和4等)。此功能只支援RU-87P1/ 2/4/8韌體A4.01或更高版本。
有關該Addr. Mode的詳細功能,請參考RU-87P1/2/4/8使用手冊的第2.3章,它可以從以下下載:
http://ftp.icpdas.com/pub/cd/8000cd/napdos/87pn_io_unit/ru-87pn/ru-87pn_user_manual_english_v1.4.pdf
註: 新版本韌體 A4.01 是完全相容之前舊的版本, 出廠預設值將Addr. Mode設定成”OFF”,他的操作功能就跟舊的版本完全相同 -
