新產品: ET-7217/PET-7217, ET-7217-10/PET-7217-10, ET-7242/PET-7242, ET-7251/PET-7251, ET-7253/PET-7253, ET-7267/PET-7267
ET-7200/PET-7200系列乙太網路I/O模組
-
-
ET-7200/PET-7200系列為泓格全新的支援乙太網路遠端監控的I/O模組,該系列包含類比輸出/輸入、數位輸出/輸入、熱電偶及電阻溫度量測 (RTD) 模組等。這一系列模組支援Modbus TCP/UDP通信協定,透過10/100M乙太網路,能輕鬆而迅速的建立遠端監控系統。Modbus為現今連接工業電子設備方式中最普遍且常用的工業標準通信協定,因此ET-7200/PET-7200系列模組能完美地整合至HMI、SCADA、PLC與其他軟體系統,提供完整的I/O解決方案。
-

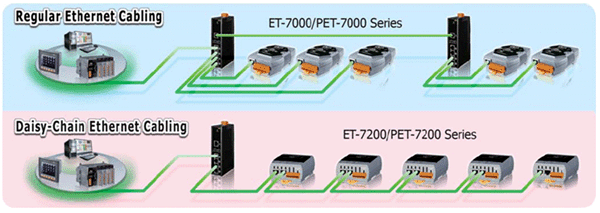

Daisy Chain Ethernet Cabling
ET-7200/PET-7200系列I/O模組內建乙太網路交換器,用於建構Daisy Chain網路拓墣,可簡化線路配置與維護的複雜度,降低佈線成本與交換器的需求,提高網路擴充性。
-
LAN Bypass
ET-7200/PET-7200系列I/O模組的內建乙太網路交換器具備 LAN bypass 功能,確保Daisy Chain網路中的ET-7200/PET-7200模組斷電時,其網路中的設備仍可正常連線通訊而不會造成後端設備通訊中斷。
乙太網路供電
PET-7200系列模組符合IEEE802.3af乙太網供電標準(classification, Class 1),能藉由乙太網路獲得供電,無需額外的電源插座就可使用。乙太網路供電 (Power over Ethernet,簡稱PoE) 是一種可以在乙太網路中透過雙絞線傳輸電力與資料到設備上的技術。PoE不需要更改乙太網路的纜線架構即可運作,電源和控制信號在同一組雙絞線內傳輸,可降低電源佈線與維護成本,並能提升系統的可擴充性。
數位輸入/輸出狀態指示燈
ET-7200/PET-7200系列模組皆具有LED指示燈用於顯示目前系統執行狀態、網路連線狀態與每個數位輸入/數位輸出通道的狀態。
-
重置按鍵
ET-7200/PET-7200系列模組提供二種方式可將模組回復到出廠設定:1. 使用網頁介面執行出廠重設 2.使用重置按鍵執行出廠重設。
當使用者忘記帳號/密碼而無法登錄至PET-7200網頁伺服器時,可以使用重置按鍵快速地將模組回復至出廠時的設定。
-
二組電源輸入端子
ET-7200/PET-7200系列模組配備二組電源輸入端子,使電源的串接佈線更為容易。
-
ET-7200/PET-7200系列與ET-7000/PET-7000系列產品比較表
|
ET-7000 |
PET-7000 |
ET-7200 |
PET-7200 |
軟體功能 |
內建網頁伺服器 |
Yes |
voltage |
Yes |
current |
Yes |
通訊介面 |
乙太網路埠 |
1 x RJ-45, 10/100M Base-Tx |
2 x RJ-45, 10/100 Base-TX, Switch Ports |
通信協定 |
Modbus TCP and Modbus UDP |
通信安全機制 |
ID, Password and IP Filter |
內建雙看門狗機制 |
Module (0.8 seconds) and Communication (Programmable) |
PoE Powered |
- |
Yes |
- |
Yes |
LED 顯示燈 |
系統狀態 |
Yes |
乙太網路連線狀態 |
Yes |
數位輸入/輸出狀態 |
- |
Yes |
電源 |
反極性保護 |
Yes |
Powered from Terminal Block |
+10 to +30 VDC |
+12 to +48 VDC |
+12 to +48 VDC |
電源輸入端子 |
1組 |
2組 |
機構 |
尺寸 (長x寬x高) |
123 mm x 72 mm x 35 mm |
120 mm x 76 mm x 38 mm |
其他 |
重置按鍵 |
- |
Yes |
ET-7217/PET-7217:
-
ET-7217/PET-7217包含8個類比輸入通道與4個數位輸出通道。每一個類比輸入通道可以個別設定不同的輸入範圍,亦可將每個通道個別設定為電壓或電流輸入;當設定為電流輸入時僅需調整內部Jumper,不需再外接額外的電阻。
ET-7217-10/PET-7217-10:
-
ET-7217-10/PET-7217-10可提供10個差動類比輸入通道,或是20個單端類比輸入通道。每一個類比輸入通道可以個別設定不同的輸入範圍,亦可將每個通道個別設定為電壓或電流輸入;當設定為電流輸入時僅需調整內部Jumper,不需再外接額外的電阻。
ET-7242/PET-7242:
-
ET-7242/PET-7242為一16通道汲極(sink)數位輸出模組。其數位輸出通道可連接RM系列繼電器模組控制電感性負載。
ET-7251/PET-7251:
-
ET-7251/PET-7251提供16個汲極(sink)/源極(source)數位輸入通道。其數位信號輸入方式為濕接點輸入,每個數位輸入通道亦可作為100 Hz、32位元的計數器。
ET-7253/PET-7253:
-
ET-7253/PET-7253提供16個源極(source)數位輸入通道。其數位信號輸入方式為乾接點輸入,每個數位輸入通道亦可作為100 Hz、32位元的計數器。
ET-7267/PET-7267:
-
The ET‐7267/PET‐7267 為一8通道Form A高功率繼電器(Power Relay) 輸出模組,輸出接點切換訊號可達5A/250 VAC或5A/24VDC 。
