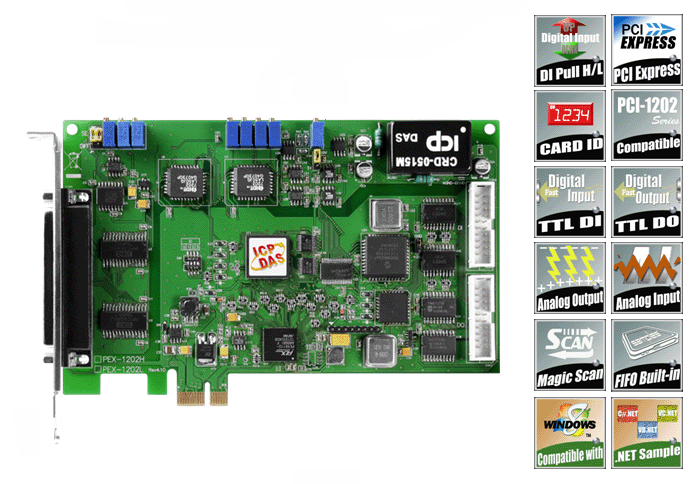

- 新產品上市: PEX-1202L/H
PCI Express, 32通道, 12位元,110 kS/s or 41 kS/s, 多功能資料擷取卡(1 K word FIFO) - 簡介:
- PEX-1202L/H板卡是泓格新上市並符合RoHS環保規範的產品,新的PEX-1202L/H的設計,在硬體與軟體上皆可直接相容於PCI-1202系列卡。
PEX-1202L/H是一張擁有高性能的多功能資料擷取卡,它支援PCI Express匯流排介面,並且擁有數位輸出輸入及類比輸出輸入等多種功能。此系列卡擁有的功能特色有可連續110 kHz (Low Gain) 或40 kHz (High Gain) 12位元解析度的A/D 轉換器、內建可容納1024筆A/D資料的FIFO、二個12位元解析度的D/A輸出通道、16個符合TTL規範的數位輸出通道、16個符合TTL規範的數位輸入通道、32個單端/16個差動輸入通道,以及便利的A/D魔術掃描功能 ”MagicScan” 及連續取樣功能。
PEX-1202L/H在硬體上新增兩種功能,第一種是Card ID指撥開關,讓使用者可以自由設定每張板卡的識別碼,當系統同時使用多張PEX-1202L/H系列卡時,使用者可以迅速而簡單區別這些同型號的板卡。第二種是DI Pull High/Low設定功能,數位輸入埠可設定為pull-high或 pull-low,當信號線脫落或斷線時,該DI值會相對維持使用者預設的狀態(非浮動)。 - PEX-1202 V.S. PCI-1202PEX-1202L/HPCI-1202LU/HU
介面 PCI Express Universal PCI 接線腳位 完全相容,不需更動接線 軟體 完全相容,不需更動或重新撰寫應用程式 DIO 反應時間 500 kHz 2.7 MHz Card ID 有 (4-bit) 有(4-bit) 為4.0版本或更新版本後支援 -
特色 和 架構
-
- PCI Express 介面
-
- Card ID 功能,可讓使用者設定卡片的輔助識別號碼,以區別多張同型號的板卡
-
- 數位輸入埠可設定為pull-high或 pull-low,當信號線脫落或斷線時,該DI值會相對維持使用者預設的狀態(非浮動)
-
- 16個數位輸入通道
- 16個數位輸出通道
- Digital I/O 反應速度最高可達500 KHz
-
- 二個12位元解析度類比輸出通道
-
- 12位元高解析度、110或40 k Hz A/D轉換器
- 32個單端/16個差動類比輸入通道
- PEX-1202L/H提供多個可程式化放大值
o PEX-1202L: 0.5/1/2/4/8
o PEX-1202H: 0.5/1/5/10/50/100/500/1000 - 內建1 K WORD的FIFO緩衝區
- 便利的魔術掃描功能,使用者在設定完後,魔術掃描就會自動的依使用者所設定的通道來擷取類比輸入值。
- 支援內部/外部觸發
- 三種不同的外部觸發模式: post-trigger, pre-trigger, middle trigger
-
- 相容於PCI-1202的軟體
- PEX-1202L/H可以容易套用PCI-1202系列的產品
-
- 支援.NET 程式
- 提供 Microsoft Visual C#.NET 2005 範例程式
- 提供 Microsoft Visual Basic.NET 2005 範例程式
- 提供 Turbo C++, Borland c++, Microsoft C++ 範例程式
- 提供 Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic及LabVIEW範例程式
-
- 支援 Microsoft Windows 8 32/64-bit 版本作業系統
- 支援 Windows98/NT/2000及XP/2003/Vista/7 32/64-bit version作業系統
- 更多資訊請參考: PEX-1202L/1202H web site.
