home > news > products > 2011

WISE-5800智慧型Data Logger控制器v2.1轫体发布: Modbus RTU协定全功能支援

泓格科技在2011年7月推出业界首创整合网页操作、控制逻辑设定与资料记录(Data Logger)功能于一身的WISE-5800 PAC工业控制器后，其”简单、易用、免程式”的诉求获得了国内外众多客户的热列回响。使用WISE-5800，使用者无需撰写程式，无需安装软体工具，仅需开启网页浏览器(Browser)，透过WISE控制器所提供的网页画面及滑鼠点选动作，即可完成控制器的逻辑程式规划。 WISE-5800内建一个规则执行引擎(Rule Engine)，用以检查使用者的逻辑程序规划是否正确，并执行相对应的动作，例如：进行I/O模组控制、计时器(Timer)/排程(Schedule)控制、Email讯息/CGI指令发送及与SCADA软体连线互动等。此外，WISE-5800独有的资料记录(Data Logger)功能，透过microSD卡，可以以定期(Period)或事件驱动(Event Trigger)的方式记录控制器上I/O模组的即时资讯，并定时将资料档案(Data File)以FTP或Email方式传送给后端管理者，方便管理者进行资料分析与处理。而WISE-5800内建的SNTP网路自动校时功能，更可与SNTP时间伺服器连线，确保控制器系统时间的正确性。

在考量工业控制应用案场，总是有各式各样的现场端I/O设备需进行整合，此次WISE-5800 v2.1轫体(Firmware)的发布，重点在于提升WISE-5800对I /O设备的整合能力。除原本可与泓格科技的I-7000 模组及XW-Board连接外，v2.1版轫体更提供了WISE-5800与Modbus RTU Slave设备的整合能力，让使用者可依应用案场需求，弹性的进行I/O设备的整合与扩充，以满足案场多样化的应用需求。此外，透过v2.1版轫体，SCADA软体或HMI设备与WISE-5800的连线，除可透过Modbus TCP介面外，也可选择透过Modbus RTU介面进行连线互动操作。

泓格科技发布v2.1版轫体，提供使用者进行WISE-5800控制器产品功能的免费升级。其除保留原有v2.0版轫体的功能外，另提供以下功能:
  • 支援标准Modbus RTU Slave设备
    原WISE-5800(v2.0版轫体)在I/O设备的连接支援上，主要以泓格科技的XW-Board及I-7000 I/O模组为主。透过v2.1版轫体的功能提升，WISE-5800除可连接XW-Board及I-7000 I/O模组外，也可同时连接符合Modbus RTU Slave标准的设备，而Modbus RTU Slave设备中的各项参数(Coil Output、Discrete Input、 Input Register & Holding Register)，均可透过设定与WISE规则引擎(IF-THEN-ELSE Rule Engine)整合运作。同时WISE-5800的资料记录(Data Logger)功能除可记录XW-Board及I-7000 I/O模组的I/O资讯外，也可记录Modbus RTU Slave设备的I/O资讯。
  • 支援具备Modbus RTU介面的SCADA/HMI设备
    在与SCADA软体或HMI设备连线部分，WISE-5800(v2.0版轫体)已提供了Modbus TCP Slave功能，而在WISE-5800新版v2.1轫体中，泓格科技更加入了Modbus RTU Slave功能。透过此功能，使用者可依据案场状况，弹性的选择透过Modbus TCP或Modbus RTU介面与SCADA软体或HMI设备连线。
▲ WISE-5800(v2.1版轫体)系统架构

◆ WISE-5800在设施管理上的应用
一个功能完善的设施管理系统，需具备可支援现场端多样化的I/O监控讯号、提供即时I/O资料传送、发送警报讯息、即时记录现场I/O资料及提供即时I/O控制反应等功能。开发如此功能完善的系统，往往相当费时耗力。现在只需透过WISE-5800所提供的网页画面及滑鼠点选动作，即可快速的完成上述功能的规划与设定，过程简单且快速，可大幅降低您在系统开发时需花费的时间与成本。

如下图所示，若使用WISE-5800来进行对机房的温度与电力监控，其优点如下：
  • 搭配泓格科技的I-7000模组，可轻易监控现场大量的温度通道点数。
  • 支援Modbus RTU Slave设备，可与数位电表连接并且取得机房的电力使用资讯。
  • 透过IF-THEN-ELSE 逻辑设定介面，轻易设定现场的自动化管理​​与紧急应变措施。
  • 透过Modbus TCP/RTU传送即时温度与电力使用资讯与管理中心。
  • 提供温度与电力使用资讯记录及资料档案回送功能，便于管理人员进行资料分析。
  • 支援Email功能，即时传送警报资讯与管理人员。

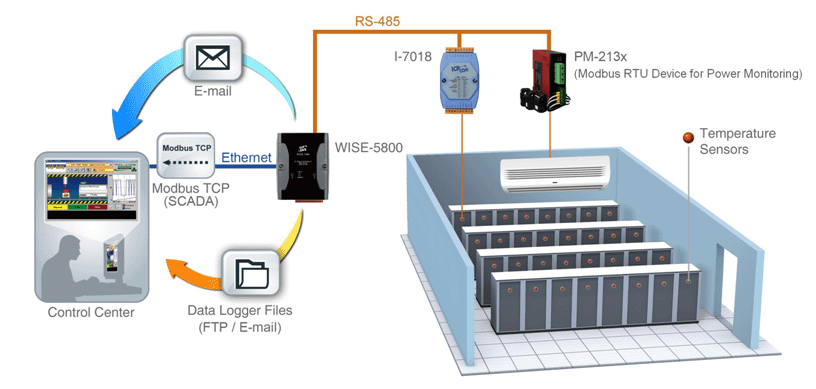

▲ 使用WISE-5800(v2.1版轫体)进行机房温度与电力监控

◆ WISE-5800(v2.1轫体)特色 :
  • 不需购买软体工具，无须撰写软体程式，透过网页浏览器即可进行控制器逻辑程序规划，节省专案开发成本并缩短开发时间。
  • 支援IF-THEN-ELSE逻辑规则运作。
  • 支援泓格科技XW-Board及I-7000 I/O模组。
  • 支援Modbus RTU Slave设备，满足案场多样化的设备整合需求。 (New)
  • 提供计时器(Timer)和排程(Schedule)时序控制功能。
  • 提供Email远端讯息通知及CGI指令发送功能。
  • 可透过Modbus TCP/RTU与SCADA软体或HMI设备无缝连接。 (New)
  • 提供资料记录(Data Logger)及资料档案(Data File)回送功能。
  • 支援SNTP 网路自动校时功能。

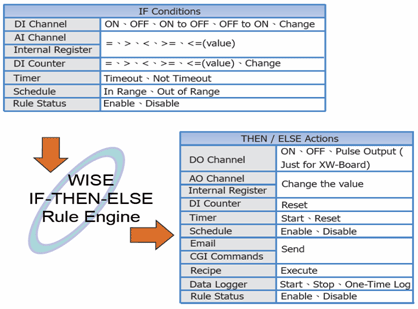

▲ WISE-5800 IF-THEN-ELSE规则功能总览

◆ WISE-5800(v2.1轫体)规格
硬体
软体
  • 16-Bit CPU
  • 768KB/512KB for SRAM/Flash
  • 使用microSD卡支援Data Logger功能
  • 多样化的I/O 模组支援
    • 远端：透过RS-485连接I-7000模组及Modbus RTU Slave设备
    • 本机端：透过Local Bus连接XW-Board
  • 10/100 Base-TX Ethernet连线能力
  • Power Consumption : 2W (无使用XW-Board)
  • Operating Temperature : -25 ~ +75 °C
  • 36组IF-THEN-ELSE 规则支援
  • I-7000模组(最多16颗)及1个XW-Board支援
  • Modbus RTU Slave设备(最多4颗)支援
  • 12个计时器/12组排程支援
  • 12组Email/12个CGI命令支援
  • 48 个暂存器(Internal Register)支援
  • 12组动作巨集(Recipe)支援
  • Data Logger资料记录功能支援
  • Modbus TCP/RTU Protocol与SCADA软体或HMI设备连接
  • SNTP 网路自动校时功能支援

WISE控制器结合了易学易用、稳定、多功能的优点，且丰富的产品线可满足使用者的需求。泓格科技希望藉由WISE控制器提供更有效率的软硬体解决方案与使用者，并大幅降低使用者开发系统时在时间及人力成本的投入。 若您需要更多有关WISE产品的资讯，请参考WISE专属网页http://wise.icpdas.com/big5/ index.html或泓格科技网页
http://www.icpdas.com。
