这个应用指南适合用在每个不同地方只需要控制少量的DI/DO。本文件介绍的I/O pair-connection (Push 模式) 使用了:

8 x tPET-P2R2 【共 16 x DI 】與 1 x PET-7042 【共16 x DO 】

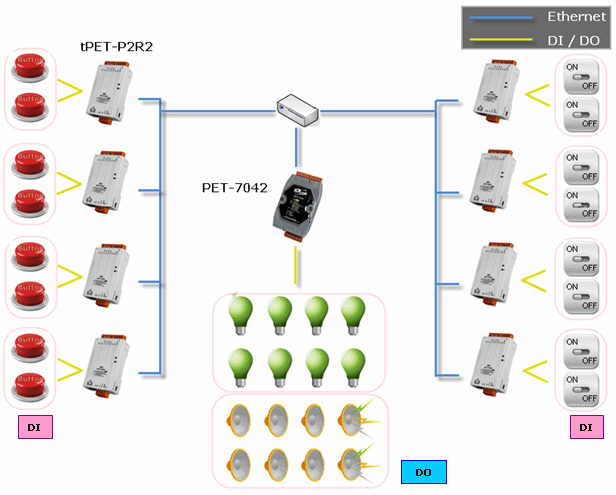

首先，架构请参考下图:

一旦在所有的tPET 模组上这些设定都完成时，所有的tPET 模组上的DI 与PET-7000 模组上的DO 之间便会在Ethernet 上建立DI 对DO 的pair-connection 连线。

这个应用架构的优点如下所列: 1. 使用者可以透过网页浏览器轻易的设定Pair-connection 的功能而不需编写任何程式。
2. 在Pair-connection 模组中，我们的模组能够在现有的Ethernet 或独立的区域网路中正常运作，而不需要电脑的协助。

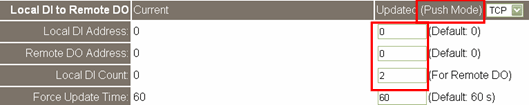

3. 在pair-connection 中使用“Push 模式” 能够有效降低网路上的负荷。 (提高效率)
4. 较符合成本效率的解决方案。

tPET 系列模组能主动的将目前本身的DI 状况透过网路介面的Modbus/TCP 协定写至远端的Ethernet IO 模组的DO。这对于原先没有连线功能的DI/O 设备来说是十分实用的，如此可让这些模组立即增加了连网能力。

Note:

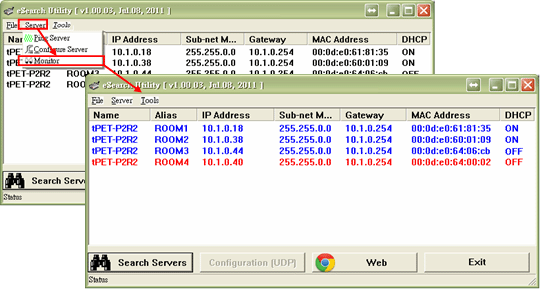

在PC 上可使用eSearch utility 上的“monitor” 功能， 让使用者可以直觉式的分辨目前所有在同一个LAN 网路上tPET 模组的情况。字体颜色蓝/红各代表意思为该网路模组在线/掉线。
