| 新产品：I-7530A-MR智慧型 Modbus RTU 与 CAN 的转换器 |
| |
 |
| 简介: |

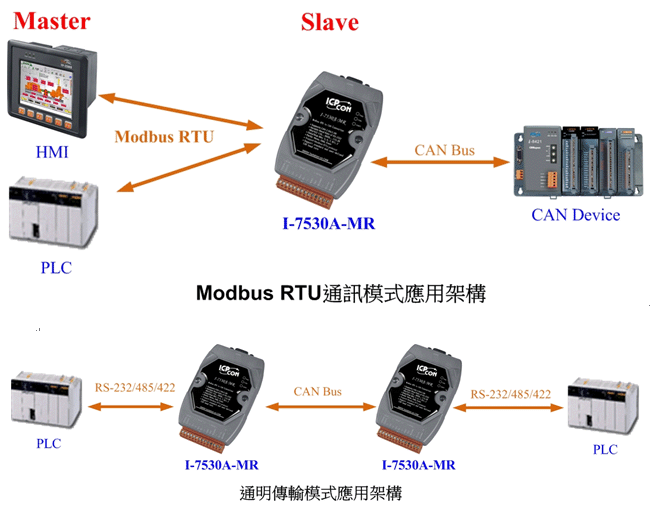

| I-7530A-MR是一个Modbus RTU与CAN介面的转换器，它能够使Modbus RTU主站与CAN网路上的设备进行通讯。与I-7530A不同的是，I-7530A-MR可当作Modbus RTU的从站，因而更适合用于连接具有Modbus RTU主站功能的PLC、HMI或SCADA系统。除此之外，I-7530A-MR支援有较高速的COM鲍率及RS-232/422全双工透明传输，解决了I-7530A在许多应用上无法解决的问题。 I-7530A-MR提供三种通讯模式，ASCII通讯模式，Modbus RTU通讯模式及透明传输模式。 |
 |
 |
| 根据不同通讯模式的应用，I-7530A-MR更能满足各种在RS-232/485/422与CAN介面之间资料交换的应用。 I-7530A-MR模组不但可以做为CAN网路监视器，亦可应用于大楼自动化、远端资料收集和控制、环境监测、实验室设备和研究、工厂自动化... 等等。其主要特点介绍如下： |
| |
| 特色: |
- 符合RoHS设计
- 硬体看门狗机制设计
- CAN 讯介面相容于 ISO 11898-2 标准，并且支援 CAN 2.0 A/B 规范
- 支援10K bps ~ 1M bps和使用者自定义CAN baud rate的设定
- 內建可选择性的120欧姆终端电阻
- 支援CAN接收滤波器设定
- 最大传输距离可超过1000公尺(依据CAN的规格)
- CAN端带有3000 VDC电源保护，CAN汇流排介面上则提供3750 Vrms的光耦合隔离。
- CAN 缓冲区: 128笔资料框; UART 缓冲区: 256 位元组
- RS-232/485/422最大传输速度可达230400 bps
- 在RS-232/485/422介面上带有3000 VDC电源保护及2500 Vrms光耦合隔离。
- 支援使用RS-232通讯介面更新韧体

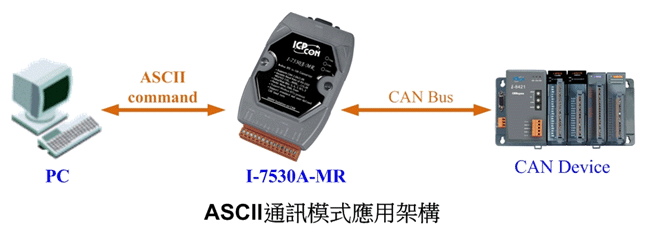

- CAN讯息与特定ASCII命令字串转换(一般模式)
- 提供在RS-232/485/422设备之间可透过CAN网路达到透明传输的功能(配对连线模式)
- 提供Modbus RTU从站功能来读写CAN讯息(Modbus RTU模式)

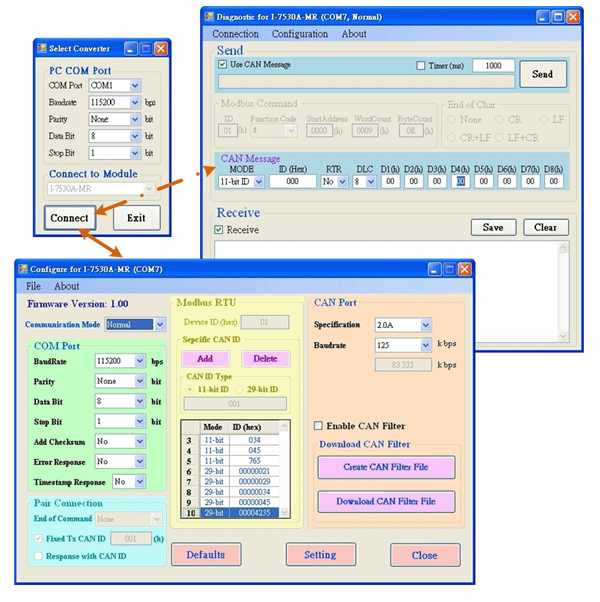

- 提供工具软体配置CAN与RS-232/485/422通讯参数及通讯测试
- 提供CAN与RS-232/485/422的电源、资料交换及错误指示灯
|
| |
| Utility 特色: |
- 方便的CAN鲍率及CAN_ID过滤设定
- RS-232/485/422鲍率与资料格式设定
- RS-232/485/422通讯校验功能选择
- 模组通讯模式设定
- 容易地发送/接收CAN讯息
|
 |
| |
| CAN bus 转换器产品比较表: |
| |
|
|
|
| 內建 CPU |
32-bit CPU |
8-bit CPU |
8-bit CPU |
| 通讯介面 |
RS-232/485/422 |
RS-232/485/422 |
RS-232 |
| COM最大鲍率 (bps) |
230400 |
115200 |
115200 |
| CAN通道 |
1 |
1 |
1 |
| 最大FPS (注) |
410 |
300 |
300 |
| CAN鲍率 (bps) |
10 k ~ 1 M
or User-defined baud rate |
10 k ~ 1 M |
10 k ~ 1 M |
| 讯号隔离 |
2500 Vrms |
2500 Vrms |
2500 Vrms |
| 电源隔离 |
3000 VDC |
3000 VDC |
3000 VDC |
| 通讯协定支援 |
Modbus RTU
ASCII Command |
ASCII Command |
ASCII Command |
| 驱动程式支援 |
Win2K/XP/7 |
Win2K/XP/CE |
Win2K/XP/CE |
| 电源供应 |
10 ~ 30 VDC |
10 ~ 30 VDC |
10 ~ 30 VDC |
|
|
| 注: 测试时，在COM埠通讯方面，采用115200 bps的鲍率；而在CAN端通讯，采用CAN 2.0B规范及8个位元组的资料框(data frame)。此处FPS (frames per second)的意思代表I-7530A-MR从资料由CAN埠进来到由COM埠输出的能力。 |
| |
| 更进一步的讯息请参考 http://www.icpdas.com/products/Remote_IO/can_bus/i-7530A-MR.htm |
| |
|
| |
