home > news > products > 2011

GW-7553 (PROFIBUS/Modbus TCP Gateway) 韧体版本更新与新功能发布 (支援PROFIBUS DP-V1)

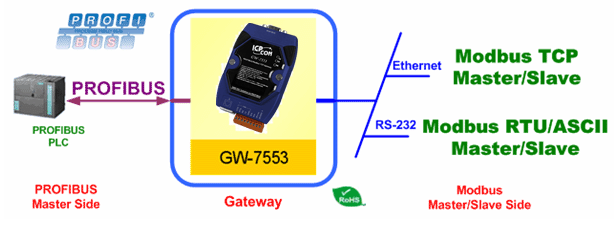

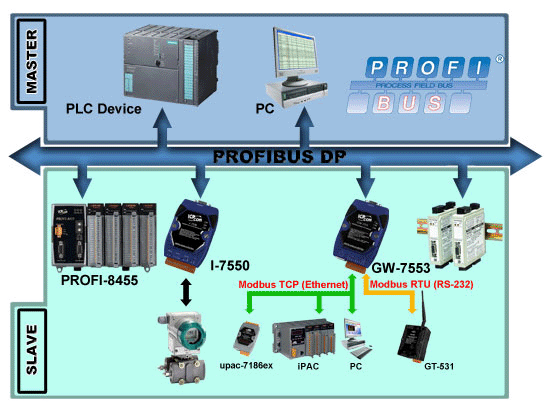

GW-7553是PROFIBUS DP Slave与Modbus通讯协定的闸道器，透过GW-7553能使PROFIBUS主站设备直接存取Modbus TCP主或从设备，这些Modbus TCP设备可以是PLC、感测器及本公司的WinPAC, I-8KE4-MTCP和ET-7000模组等。全新的GW-7553增加了PROFIBUS DP-V1服务。 PRODIBUS DP-V1是DP-V0的扩展功能，将资料交换的模式从原本的循环服务扩展至非循环服务。

PROFIBUS DP-V1的扩展包括两个主要部分:

  1. 一类主站的非循环通信（MSAC_C1）。
  2. 二类主站的非循环通信（MSAC_C2）。


服务
MSAC_C1 一类主站从从站读取数据 (Read)
一类主站向从站写入数据 (Write)
报警应答 (Alarm、Alarm_Ack)
MSAC_C2 建立连线 (Initiate)
二类主站从从站读取数据 (Read)
二类主站向从站写入数据 (Write)
传输 (Data Transport)
解除连线 (Abort)

新版本的韧体（版本2.0）增加了PROFIBUS DP-V1非循环服务，提供一类主站与二类主站的非循环读取、写入服务与二类主站的建立连线、解除连线与传输服务。



特色:

  • 符合RoHS标准。
  • 使用16-bit Microprocessor，时脉可达80 MHz
  • 使用Profichip VPC3+C PROFIBUS Controller
  • 支持PROFIBUS DP-V0 ＆ DP-V1 slave
  • 具备PROFIBUS传输速率自动侦测功能
  • PROFIBUS传输速率可达12 Mbps，COM埠传输速率可达115.2 kbps
  • 支持Modbus RTU/ASCII/TCP 资料格式
  • 支持Modbus Master及Slave操作模式
  • 支持安全值设定
  • COM埠有1 Kbytes的输入资料缓冲区，512 bytes的输出资料缓冲区
    最大输出/入资料长度为240/240 Bytes
  • 10/100 Base-TX网路埠
  • 针对PROFIBUS网路讯号具备2500 Vrms高速磁耦合隔离保护电路
  • 在PROFIBUS连接埠，具备3000 VDC隔离保护
  • 內建LED状态指示灯- PWD, ERR and RUN LEDs
  • 內建看门狗机制
  • 可固定于铝轨
  • 提供中/英文手冊供使用者参考

更进一步的讯息，请参考: http://www.icpdas.com/products/Industrial/profibus/gw-7553.htm
使用者手冊，请参考: http://ftp.icpdas.com.tw/pub/cd/fieldbus_cd/profibus/gateway/gw-7553/manual/
