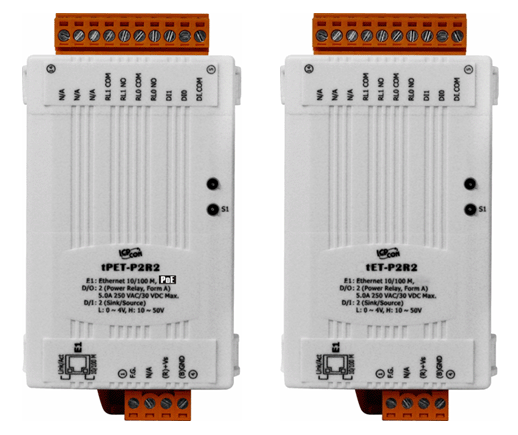

泓格新产品: tPET-P2R2、tET-P2R2
(PoE 供电)精简型2通道隔离数位输入及2通道form-A 高功率继电器的网路型模组


简介:
t(P)ET-P2R2具有乙太网路和数位I/O监控功能，可透过10/100 M 乙太网路使用Modbus TCP/UDP 协定来做远端控制。而Modbus 是现今连接工业电子设备方式中最普遍且常用的工业标准通信协定。因此让t(P)ET-P2R2 模组能够与HMI, SCADA, PLC及其它软体系统整合一起使用。

t(P)ET-P2R2网路型I/O模组支援了光隔离输入(Photo-Isolated D/I), 高功率继电器(Power Relay) 输出。也支援了I/O pair-connection 功能，透过乙太网路来产生DI和DO的远距逻辑关连，一但完成设定，模组便可在背景下，使用Modbus/TCP通讯协定，持续地读取现场的DI 状态，并且写到远端的DO 设备。特别适用于连接一些不具有乙太网路功能的数位I/O 设备 。


"内建网页伺服器"
t(P)ET-P2R2 模组是使用一颗 32-位元的 MCU 来高效的控制网路封包的收送。更内建了web server 来提供一个直觉式的 Web 管理界面，允许用户修改设定，包括 DHCP、Static IP、 Gateway、Mask 。

"内建双重看门狗机制"
拥有内建的双重看门狗机制(Watchdog) : 1. CPU Watchdog。 2. Host Watchdog 。能够确保模组在恶劣环境也能持续运作。
CPU Watchdog: 当内建的firmware 运作异常时，CPU Watchdog 将自动重新启动CPU。
Host Watchdog: 主要用来监控模组与主机间运作情况。在任一段时间内(watchdog timeout)，若模组与主机(PC或PLC) 之间无实质通讯或发生通讯问题时，模组可以做一些预防机制(如：将预先设定的Safe value 输出等)。

"低功率消耗"
tPET 系列模组提供了真正符合IEEE 802.3af 标准(类别Class 1) 的Power over Ethernet (PoE) 功能，使用标准第5类乙太网路电缆接受PoE switch (如：NS-205PSE) 供电。此外， 也可从DC adapter 来接受供电。 t(P)ET 系列模组是专为超低功耗，降低额外电力成本来设计的，特别是在使用了大量设备的情况下更显重要。能选择这种节能设备来降低电力消耗，也是为了维护这个绿色环境来进一分心力。

"PWM 输出(Pulse Width Modulation, 脉冲宽度调变)"
t(P)ET 系列模组在DO 部份提供了PWM 输出的功能，每个DO 通道可个别规划不同的频率的波形输出，各通道可独立或同时运作。使用者也可以对各通道设定其个别的Duty Cycle 参数(工作周期，占空比)，High Duty Cycle 代表的就是一个讯号为“ON” 的时间(单位：ms) ，反之Low Duty Cycle 就相对为状态“OFF” 的时间。启动PWM 的功能，就可由模组定时且自动的切换ON/OFF 开关(例：警示灯之闪烁控制), 而不需由远端中控机不停的ON/OFF 切换，从而降低控制系统的复杂度，并且提升ON/OFF 切换的时间准确度。

"32-bit Counter 高速计数器"
由远端主机做polling 计数会有相当大的计数误差(通信延迟造成漏计)，改由模组提供计数功能则可有效解决此问题。且相较于市面上其它产品多只提供16-bit 计数器(计数达65,535)；此模组上的每一个DI 都能够做为32-bit 高速计数器(最高可以计数到4,294,967,296 )，更大的计数范围可适用于更多的应用场合。其次，此模组支援的讯号频率也高达3,500 Hz，其值可以表示为特定的情况(如输入为“ON”)发生的次数，例如：产线计数, 开关切换计数，事件计数... 应用等。

"频率量测"
另外，DI 埠还提供了频率量测的功能，可量测在单位时间(周期)内的DI 触发次数，进而换算为此讯号的频率(Hz)。相较于由远端主控机polling 计数再自行换算频率的方法，由模组直接计频可以大幅减少通信延迟所造成的时间差，也因而提升了频率量测的精确度。为了适合更多的应用情况，此模组也另外提供了3种频率量测模式以及4种移动平均值的算法，可让使用者自行选择最适合本身应用的量测方式。此功能可使用于转速量测，移动速度量测... 应用等

功能:
  • 网路型 I/O 模组 (Modbus TCP/UDP slave)
  • 10/100 Base-TX 网路控制器, RJ-45 连接埠
    (自动协商, 网路线自动识别, LED 指示灯)
  • 使用32 位元 MCU 来有效掌握网路流量




  • eSearch utility 支援Windows NT4/2000/XP/2003/2008/Vista and Windows 7 (32/64-bit)




  • 低功率消耗
  • 经济实惠的网路型I/O模组




  • 适用于严苛环境的双重开门狗机制设计




  • 符合RoHS 环保规范
  • 使用防火燃材质制成 (UL94-V0 Level)




  • 支援latched D/I及32位元高速计数器功能
  • 双电源输入: PoE(限tPET 系列)及直流供电
  • 支援TCP,UDP, HTTP, DHCP, BOOTP及TFTP协定
  • 支援能回应设备搜寻的UDP功能
  • 可透过网路简单迅速的更新firmware
  • 提供Web-based 介面進行模组组态设定
  • DI 提供频率量测
  • DO 提供 PWM 输出




  • 歡迎洽询ODM


更多资讯，請參考:
tPET-P2R2 Series Main Page
