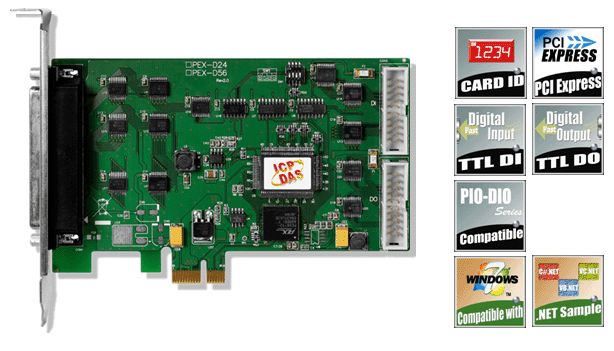

泓格新产品上市: PEX-D24/D56
PCI Express, 24/56 通道数位输出入版卡 |
| |
 |
| |
| 简介: |
PEX-D24/D56板卡是泓格新上市并符合RoHS环保规范的产品，新的PEX-D24/D56的设计可直接相容于PIO-D24/D56/D24U/D56U。
PEX-D24/D56支支援PCI Express介面，并提供24个符合5V/TTL规范的Digital I/O lines，并且模拟8255 Programmable Peripheral Interface (PPI) 晶片的mode 0 (Basic Input/Output)。每个PPI由三组8位元的双向I/O埠所组成，这三个埠分别叫作埠A(PA)、埠B(PB)、埠C(PC)，每个Port的初始设定皆为Input模式。标准PPI 介面支持2.5 mA的输出驱动能力，而此板卡模拟的PPI 介面则支援32 mA 的高输出驱动能力。 PEX-D56比PEX-D24多提供了16个数位输出通道以及16个数位输入通道, 这16个数位输出通道与16个数位输入通道输出入方向是固定而不能被改变的。
PEX-D24/D56在硬体上还提供Card ID指拨开关, 让使用者可以自由设定每一张板卡的识别码.当系统同时使用多张PEX-D24/D5板卡时,使用者可以迅速而简单区别这些同型号的板卡。
PEX-D24/D56的软体设计与PIO-D24/D56/D24U/D56U完全相容，所以使用者可以在不用更动软体的情况下使用PEX-D24/D56。 PEX-D24/D56系列可以在Linux、DOS、Windows 98、Windows 2000、Windows NT及Windows XP/2003/Vista/2008/7 32/64-Bit等作业系统环境下使用，并且提供了动态函式库及Active X控制项协助使用者更容易的开发。而本产品还提供Turbo C++、Borland C++、Microsoft C++、Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET及LabVIEW等范例程式帮助使用者可以更快速的上手使用本产品。 |
| |
| 特色 和 架构: |
|
|
 |
| |
|
|
| |
| |
|
|
- Card ID 功能，可让使用者设定卡片的辅助识别号码，以区别多张同型号的板卡
|
|
 |
| |
|
|
| |
| |
|
|
- 最多可提供56/24(PIO-D56U/PIO-D24U)个数位输出入通道
- 三组8-bit 埠(共24-bit) 可分别规划为Input/Output 埠-
- 內建I/O line 缓冲区
- Digital I/O 反应速度最高可达500 kHz
- 支援 Plug&Play，不需手动设定I/O位址以及IRQ通道
|
|
|
| |
|
|
| |
| |
|
|
- 相容于PIO-D24/D56/D24U/D56U的软体
- 使用者可以直接套用PIO-DIO 系列的产品
|
|
 |
| |
|
|
| |
| |
|
|
- 支援.NET 程式
- 提供 Microsoft Visual C#.NET 2005 范例程式
- 提供 Microsoft Visual Basic.NET 2005 范例程式
- 提供 Turbo C++, Borland c++, Microsoft C++ 范例程式
- 提供 Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic及LabVIEW范例程式
|
|
 |
| |
|
|
| |
| |
|
|
- 支援 32/64-bit Windows 7
- 支援 32/64-bit Windows XP/2003/Vista/2008
- 支援 Windows 98/NT/2000
|
|
 |
| |
|
|
| |
| |
|
|
- 可直接连接 DB-24PR, DB-24PD, DB-24RD, DB-24PRD, DB-16P8R, DB-24POR, DB-24SSR, DB-24C 或者其他相容OPTO-22 规格的端子板。
- 四个中断源：PC0,PC1,PC2,PC3
- 短卡设计
|
|
|
| |
|
|
|
| |
| 更详细的资讯，请连结到… http://www.icpdas.com/products/DAQ/pc_based/pio_d56_24_c.htm |
| |
|
| |
|
|
|
