基於G-4500的遠端電力監控系統
文 / 上海金泓格國際貿易有限公司
前言
電力監控系統以電腦、通訊設備、測控單元為基本工具,為變電、配電系統的即時資料擷取、開關狀態檢測及遠端控制提供了基礎平臺,它可以和檢測、控制設備構成任意複雜的監控系統,在變電、配電監控中發揮了核心作用,可以幫助企業消除信息孤島(Information Island)、降低運作成本,提高生產效率,加快變電、配電過程中異常的反應速度。
隨著電腦和通訊資訊技術在電力行業越來越廣泛的應用,現場施工人員急需一種行之有效的方法來應對野外複雜艱苦的環境,管理者也已不再滿足於在固定的監控中心才能監控變電、配電現場的運行工況。正是在這種要求下,遠端電力監控系統應運而生。其中最關鍵的環節要屬無線通訊技術。泓格G-4500 - 一種集GPS、GPRS、GSM多種無線通訊技術於一體的無線通訊模組很好得解決了傳統匯流排通訊距離有限,受現場環境限制、佈線麻煩等問題。大大減輕了現場信號連接的繁瑣與費用,提高了信號傳輸的距離與靈活性,給安裝、調試和維護帶來諸多方便,為現場用戶帶來巨大的經濟效益,代表著電力監控發展的一個重要方向。
基於G-4500的遠端電力監控系統簡介
泓格科技(ICP DAS) 的 G-4500 系列是堅固而小型M2M的嵌入式可程式控制器,其堅實精巧的外型設計及低成本與高效能的 CPU 來處理大量的資料量,是特別為要求高穩定度與抗干擾雜訊工業環境需求而設計的,搭配上GPRS/GSM、Ethernet 、GPS、3個DI、3個DO、8個AI、2個RS-232與1個RS-485的多種變化,讓使用者可選擇是以GPRS TCP/IP封包方式、Ethernet TCP/IP封包方式或SMS簡訊方式回傳監測的資料,在許多的環境使上用更加的方便,在以往傳統解決方案使用者自行開發中,需要自己購買GPRS Modem後重新設計I/O硬體電路、學習GPRS協定、重寫應用程式、整合TCP/IP stacks與其他的Commands差異以及最後的檢查和測試……等等,在時間上需要花費相當大,還需自行連接許多不同公司外接式控制器產品的麻煩與容易發生不必要的錯誤,現在有了G-4500系列後在許多的應用與開發上更為便利與快速,G-4500 系列內建MiniOS7 與I-7188/I-7186 系列產品相近,I-7188/I-7186 相容的軟體配套產品都能與 G-4500 連結使用。G-4500 系列可以使用C程式語言設計應用,這對於使用者而言在之擁有了I-7188/I-7186開發經驗後G-4500更容易上手。

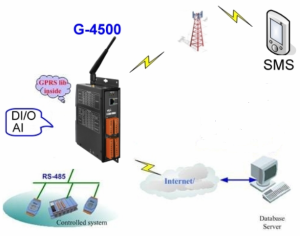

現場電力設備連接到G-4500上的RS232、RS485埠,然後資料收集通過ETHERNET、GPRS、GSM傳輸到遠端的主機或移動設備,即可通過主機或移動設備的SCADA系統實現對遠端電力設備的監控。
模組介紹

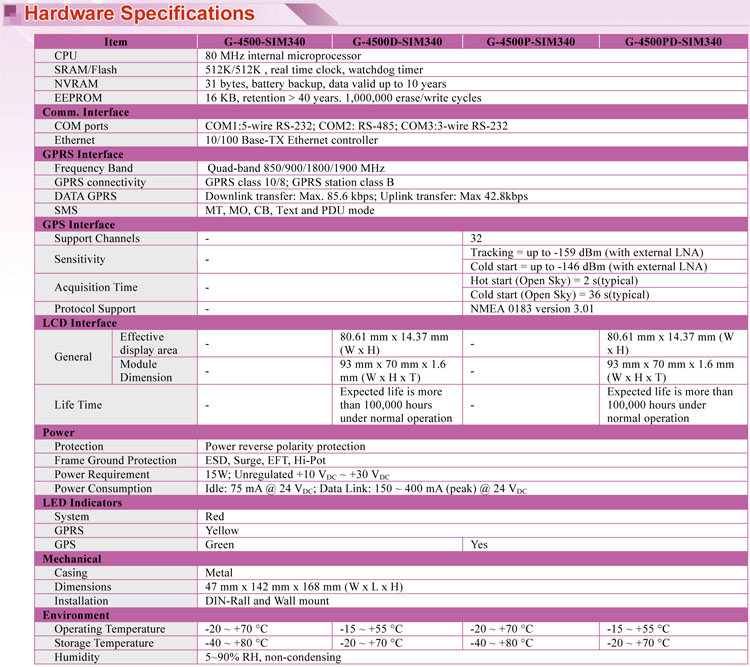

G-4500-SIM340是泓格生產的G-4500系列產品之一,G-4500 系列內建MiniOS7 ,C語言編程。具有2個RS-232,1個RS-485,1個乙太網路,內置80MHz CPU,具體規格如下:
泓格提供了大量關於G-4500的函數,大大減小了用戶的程式開發量,縮短程式開發週期。客戶可以根據需要編寫通訊程式,使G-4500不僅僅能跟泓格產品通訊還可以和其他廠家產品通訊。
應用範圍
G-4500應用廣泛,主要分為兩大類:一類為固定式智慧型遠端設備管理。除了遠端電力監控系統外,還可以用在水質監控、自動販賣營運報告、遠方機台控制、居家保全警示、遠端POS(point of sale)終端機……等等;另一類為移動終端管理,可運用在物流車隊管理、計程車派遣、漁船管理、危險物品運輸管制與警用設備……等等。
結語
隨著科技的進步,技術的發展,傳統的有線網路正經受著無線網路來自各個方面的挑戰。物聯網、智慧電網概念的提出,也為無線技術的應用開闢了廣闊的空間。相信在不久的將來,人們會徹底擺脫有線的束縛,暢遊在無線的海洋中。
