半導體廠區無線電力網路監測應用
隨著能源價格的上漲，半導體廠需要建置一套電力網路測系統，來統計機台的用電狀況。藉由電力網路監測系統，來記錄各個機台的用電數據。並透過各機的用電數據，來尋找不合理的用電數據，汰換效率差的機台。泓格科技在電力網路監測，有一套完整的解決方案。該解決方案提供歷史電力的報表查詢及顯示功能，透過歷史電力日報表及月報表，讓使用者更容易掌握各機台的用電狀態。且系統採用無線傳輸，減少系統建置的時間與成本。
隨著能源價格的上漲，半導體廠需要建置一套電力網路測系統，來統計機台的用電狀況。藉由電力網路監測系統，來記錄各個機台的用電數據。並透過各機的用電數據，來尋找不合理的用電數據，汰換效率差的機台。泓格科技在電力網路監測，有一套完整的解決方案。該解決方案提供歷史電力的報表查詢及顯示功能，透過歷史電力日報表及月報表，讓使用者更容易掌握各機台的用電狀態。且系統採用無線傳輸，減少系統建置的時間與成本。

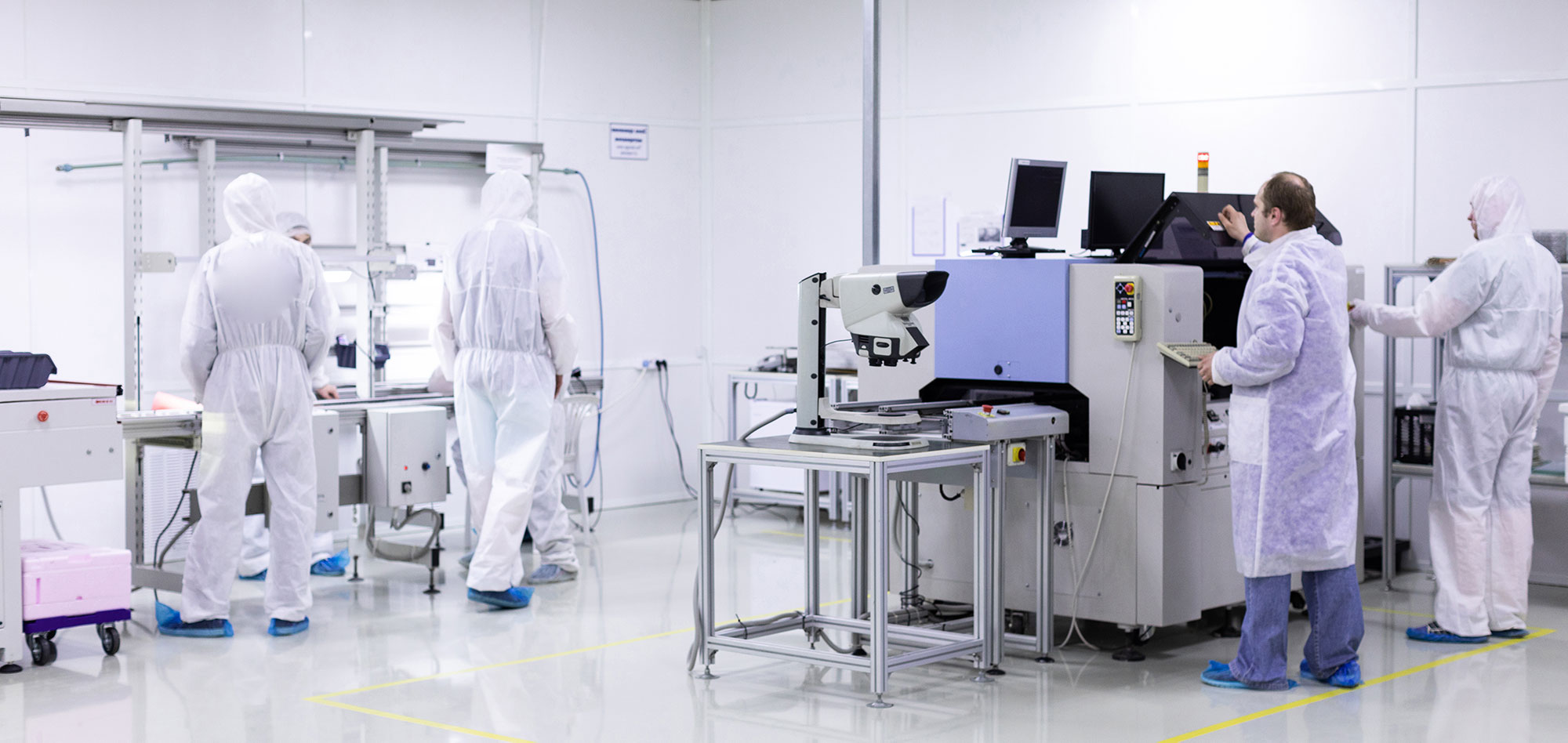

競爭逐漸白熱化的半導體產業中，業者除了要精進產線的製程，也需要控制產品的生產成本。生產的成本除了原物料之外，另外還有水/電/氣等三個隱性成本。這三者當中又以電最為至關重要，耗電通常的主因是老化。機台老化會讓機台運轉效率變差，導致廠區的用電量提升，間接的提高生產成本。因此，如何建置一套可靠的電力網路的監測系統，且運用該系統來記錄機台的用電資訊，是一個重要的課題。
一般廠區的配線在建廠時，就已經規劃完畢。且以半導體廠的無塵室對於環境要求，倘若電力監測系統採用有線傳輸，勢必會增加系統建置的成本與時間。泓格科技推出的電力網路監測解決方案，是採用無線傳輸的方式，可以減少系統建置時的佈線成本。該電力網路監測解決方案可以分成四個部分，分別是智能電錶、電錶集中器、Wi-Fi無線傳輸系統與資料匯整軟體。
泓格科技PM系列的智能電錶，主要的功能為量測電源迴路上的電力使用資訊。智能電錶可提供的電力參數分別是有效值RMS電壓(Vrms), 有效值RMS電流 (Irms), 有功功率(kW), 有功電能(kWh), 視在功率(kVA), 視在電能 (kVAh), 無功功率(kVAR), 無功電能(kVARh), 功率因數(PF), 頻率(Frequency)。智能電錶的特點如下所示:
● 提供三相三線、三相四線以及單相兩迴路、單相四迴路電力量測功能
● 使用不同比率的 CT，電流量測最大可達 400A
● 開口式 CT 配置，可不斷電作業
● 搭配 CT 販售，提供更高的精確度，可達 1% (PF=1)
● 支援多種標準通訊協議： 包含 Modbus RTU、Modbus TCP、CANopen

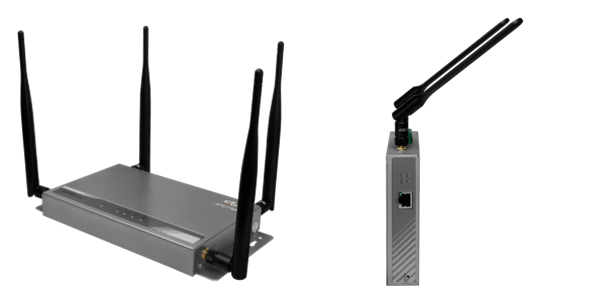

無線傳輸系統主要是由APW77BAM與IOP760AM所構成。APW77BAM是當作Wi-Fi AP，用來接收IOP760AM的資料; IOP760AM則是負責將電錶集中器的電力資訊，轉成Wi-Fi並傳送至中控室。Wi-Fi無線傳輸系統的特色如下:
● 支援Wi-Fi 2.4/5 GHz頻段
● 相容於IEEE 802.11 a/b/g/n/ac
● 可透過瀏覽器設定

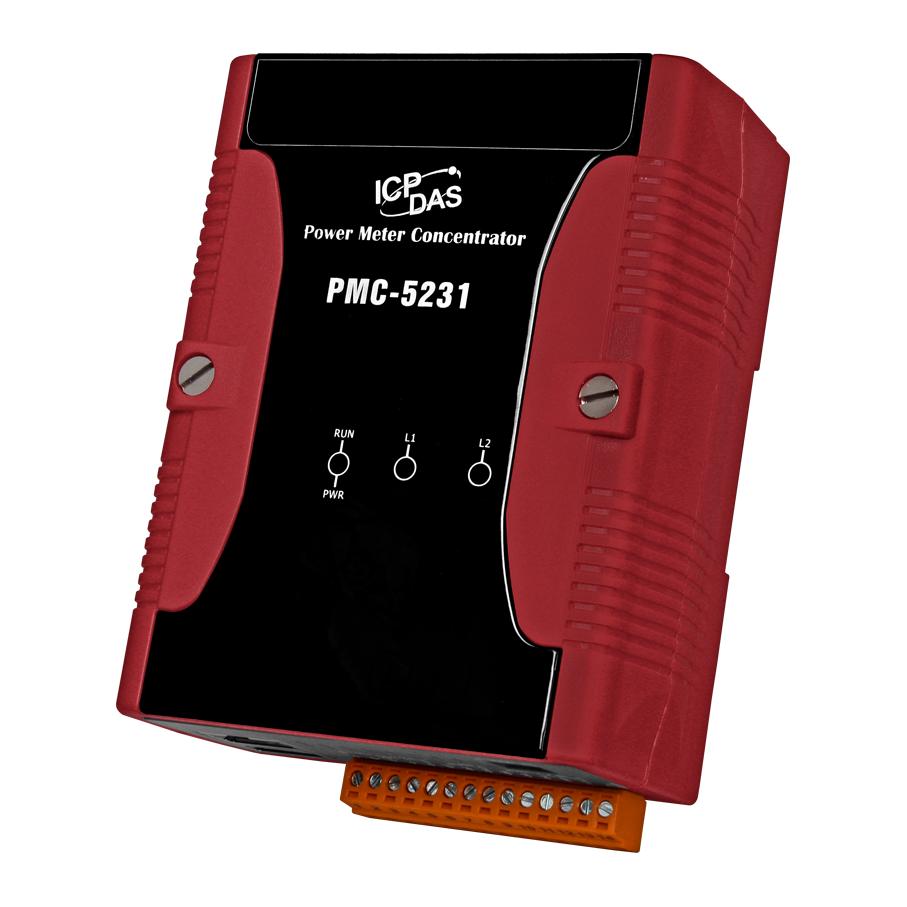

PMC/PMD支援FTP通訊協定，當PMC/PMD將電力資訊儲存後，可透過FTP定時回傳電力資訊檔案(CSV格式)至後端。後端的電腦可安裝泓格科技的PMC Data Server。PMC Data Serve會將電力資訊檔案，轉換為MS Access/ MS SQL/ MySQL 等資料庫格式，方便管理人員進行電錶電力資訊的分析、查詢與統計，提高整體機台的用電品質。
● 可定時取得並匯整多顆電錶集中器的電力量測檔案(CSV格式)
● 支援CSV檔案轉匯 MS SQL、MS Access 與 MySQL 資料庫

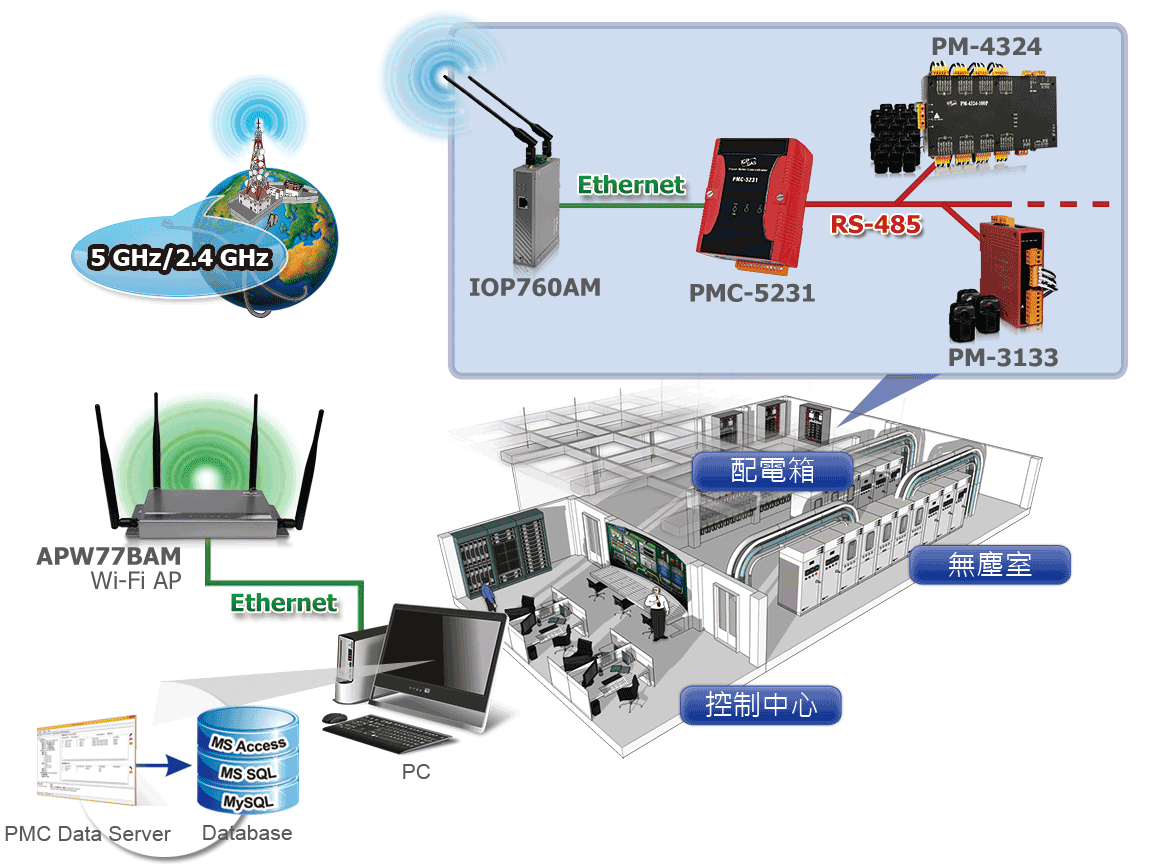

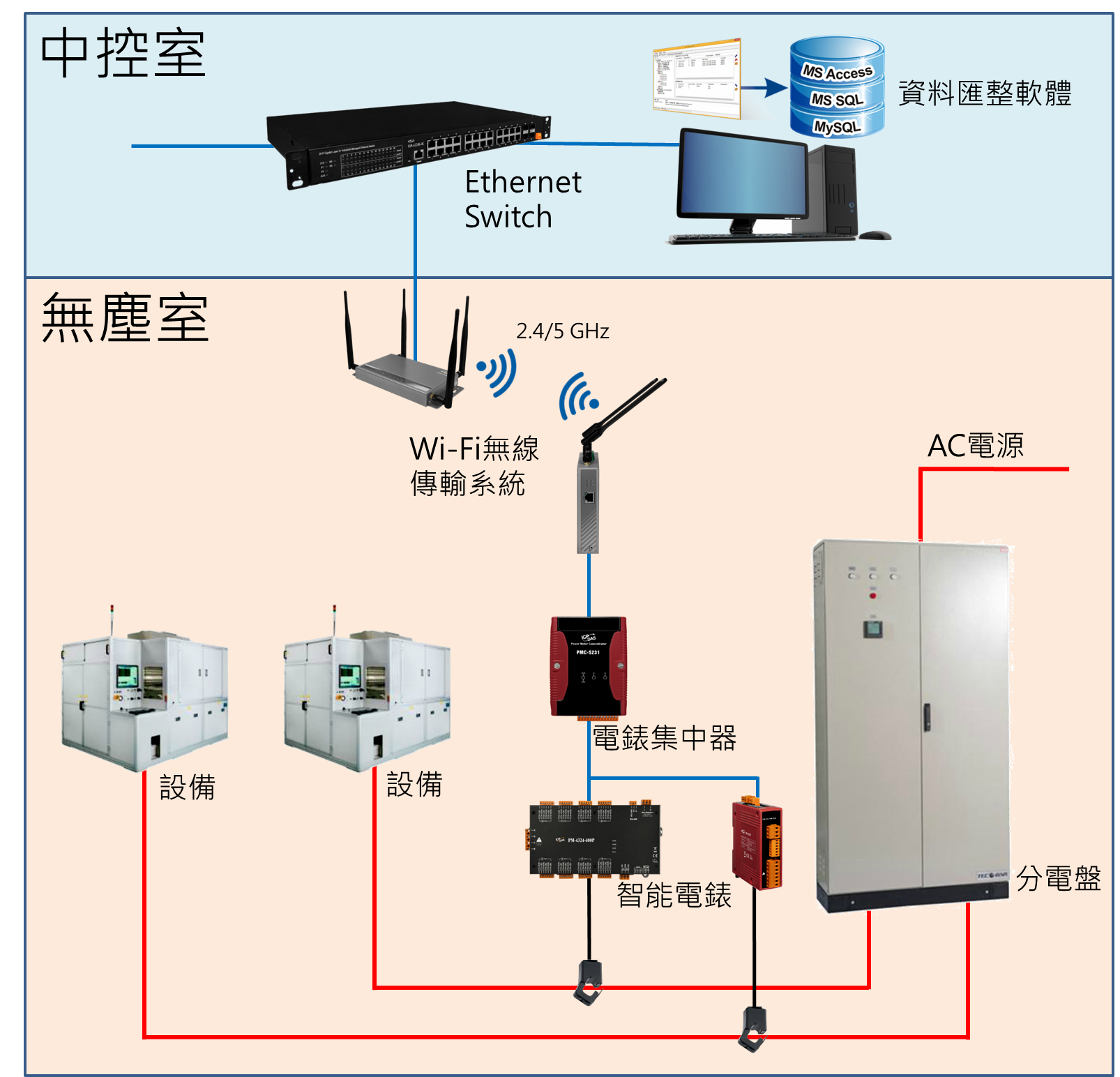

無塵室分電盤內的電源迴路，透過智能電表(PM-3133/4324)的開口式CT來蒐集電力資訊。這些電力量測資訊會全部集中到電表集中器(PMC-5231)上。最後電表集中器在藉由IOP760AM將電力量測資訊，使用無線的方式回傳到中控室的電腦上。 中控室的電腦安裝資料匯整軟體，電錶集中器固定每分鐘上傳各迴路的電力資訊。使用者可以將電力資訊匯入資料庫內，進行大數據分析。透過分析的結果來汰換效率較差的機台，以達到減少產線用電力的目的。
