VISION BOX
VB-115/VB-216 系列
無風扇嵌入式影像檢測平台 |
 |
 |
 |
 |
| |
|
|
|
|
|
|
|
|
|
 |
 |
|
| |
|
|
|
 |
|
|
|
|
|

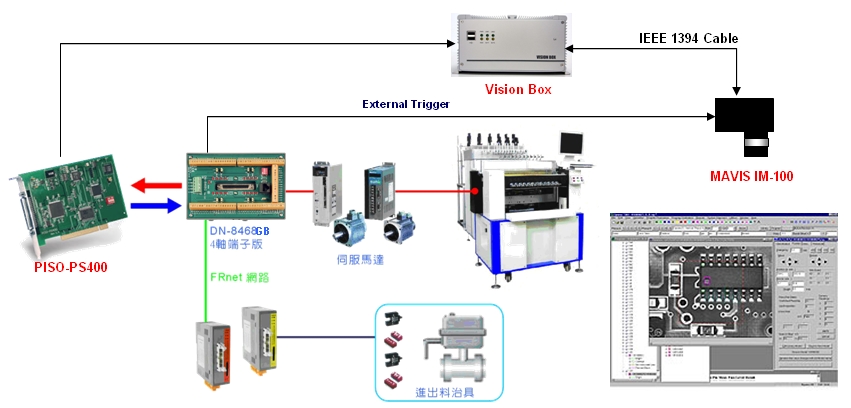

VISION BOX 系列是一個完全無風扇的平台設計, 適合搭配 MAVIS IEEE 1394 工業級攝影機應用在 AOI 光學檢測系統上. VB-115 系列提供 Celeron M 1.5 GHz CPU 及 2 GB DDR2 533 記憶體,
適合應用於一般中低速影像檢測設備. VB-216 系列提供 1.66 GHz 高速雙核心 CPU 及 2 GB DDR2 533 記憶體適合應用於高速影像檢測系統設備. |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
- 完全無風扇散熱設計
- Celeron M 1.5 GHz 或 Core Duo 1.66 GHz 低功耗處理器
- 2 GB DDR2 533 記憶體
- 提供高速 CF 卡執行嵌入式 Windows Embedded XP/SP2 系統操作
- 內建 2 埠 1394a 頻寬 (每埠 400 MB)
- 10/100 Base 或 GbE 雙網路介面
- 支援 2.5” 硬碟
- 提供一組 32-bit, 33 MHz PCI Bus 功能擴充槽
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
 |
|
|
|
|
|
| 型號 |
VB-115C |
VB-115H |
VB-216C |
VB-216H |
| 處理器 |
Intel Celeron M 1.5 GHz |
Intel
Core Duo T2300E 1.66 GHz |
| 晶片組 |
Intel 910 GM |
Intel
945 GME |
| L2 高速緩衝記憶體 |
1 MB |
2 MB |
| 記憶體 |
2 GB
DDR2 533 |
2 GB
DDR2 533 |
| 儲存裝置 |
4 GB 233x
Compact Flash Card |
2.5”
160 GB
SATA 硬碟 |
2 GB 266x
Compact Flash Card |
2.5”
80 GB
SATA 硬碟 |
| 作業系統 |
Windows XP
Embedded SP2 |
OS excluded
Windows XP/SP2 Recommended |
Windows XP
Embedded SP2 |
OS excluded
Windows XP/SP2
Recommended |
| 1394 埠 |
1394a 埠 (400 Mbps 頻寬 x 2 埠) |
| PCI Bus |
一組 32-bit/33 MHz PCI 插槽, 不支援長卡 |
| 前面板介面 |
2 x USB 2.0 埠, ATX power on/off switch, 狀態 LED 指示燈 (HDD Access, Power, LAN) |
| 背板介面 |
PS/2 接頭,
VGA 接頭,
4 x USB 2.0 埠,
2 x 10/100/1000 網路埠,
DVI 介面,
1 x 麥克風輸入,
1 x 音源輸出,
4 x COM 埠透過一個 DB44 接頭 (3 x RS-232, 1 x
RS-232/422/485) ,
2-pin 遠端電源開關輸出接頭,
+16 ~ +30 VDC 電源輸入接頭 |
PS/2 接頭,
VGA 接頭,
4 x USB 2.0 埠,
2 x GbE 網路埠,
DVI 介面,
1 x 麥克風輸入,
1 x 音源輸出,
4 x COM 埠透過一個 DB44 接頭 (3 x
RS-232, 1 x
RS-232/422/485) ,
2-pin 遠端電源開關輸出接頭,
+16 ~ +30 VDC 電源輸入接頭 |
| 電源 |
系統主板內建 DC to DC 供電設計電路, 支援 +16 ~ +30 VDC
提供外接式 120 W AC 電源轉接器 (輸入: 100 ~ 240 VAC, 2A, 50/60 Hz; 輸出: 19 VDC) |
| 尺寸大小 |
195
mm (W) x 268 mm (D) x 107 mm (H) |
| 機身結構 |
無風扇鋁質散熱機身 |
| 環境條件 |
操作温度
周遭環境 :0 ~ 40 °C
VISION BOX case (機殼表面温度)
5 ~ 45 °C (含硬碟時)
-10 ~ 50 °C (只有 CF card 時)
儲存温度: -20 ~ 80 °C
相對溼度: 10 ~ 90% (非凝結狀態) |
| 安規認証 |
CE, FCC A |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
| 型 號 |
產品說明 |
| VB-115C |
Vision Box (Celeron M 1.5 G, 2 GB DDR2 533, 4 GB 233x CF 與 XPe License) |
| VB-115C-N |
VB-115C (但不包含 IEEE-1394 卡) |
| VB-115H |
Vision Box (Celeron M 1.5 G, 2 GB DDR2 533, 2.5” 160GB SATA HDD) |
| VB-115H-N |
VB-115H (但不包含 IEEE-1394 卡) |
| VB-216C |
Vision Box (Core Duo 1.66 G, 2 GB DDR2 533, 2 GB 266x CF 與 XPe License) |
| VB-216H |
Vision Box (Core Duo 1.66 G, 2 GB DDR2 533, 2.5” 80 GB SATA HDD) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
