I-7000/M-7000以經濟的方式對廣大範圍的工業控制信號和系統提供了有效的保護和調制。
我們的產品線涵蓋類比輸入輸出、數位輸入輸出、計時器、計頻器、RS-232轉RS-485轉換器
、RS-485中繼器、人機界面、資料顯示和應用軟體等。I-7000/M-7000模組的指令集相容於
ADAM、Nudam、和Analog Device的6B等系列產品。M-7000模組另外支援工業界常用的Modbus
RTU通訊協定。 |
|
|
"Self-Tuner" 設計
I-7520模組內含"Self Tuner"晶片。此晶片能自動偵測RS-485網路上流通資料的Baud Rate
和資料格式。可以利用它經由RS-485網路來連接PLC、RS-485裝置、RS-232裝置和PC，即使
這些裝置的資料格式和Baud Rate並不相同。 |
|
智慧型設計
I-7000/M-7000模組能夠提供信號調制、系統監控、警告信號輸出、安全值設定。 |
可程式I/O種類
模組所能接受的輸出入種類和範圍可經由遠端主機發出命令來設定。可以用少數的模組達到
多樣不同的應用，如此可增加應用彈性並降低維護花費。 |
雙看門狗設計
I-7000/M-7000模組提供模組看門狗和遠端主機看門狗。模組看門狗為硬體看門狗。遠端主
機看門狗則為軟體看門狗。模組看門狗是設計成當模組失效時模組會自動重置。遠端主機看
門狗則是監控遠端主機控制器(PC或PLC)，若發現遠端主機失效則將模組的輸出設為安全值。 |
獨立控制
I-7188嵌入型控制模組可直接控制 I-7000/M-7000模組的輸入輸出，不需經由遠端主機。可
透過RS-232通訊埠將應用程式由遠端主機下載到 I-7188的快閃記憶體。 |
大範圍電源輸入
I-7000/M-7000模組可使用10到30伏特的直流電源。 |
易安裝配線
I-7000/M-7000模組可安裝於導軌，配電盤或牆上並以端子臺連接輸出入信號。 |
熱抽換設計
I-7000/M-7000模組使用插拔式端子臺，模組可直接熱抽換而降低維護人力。 |

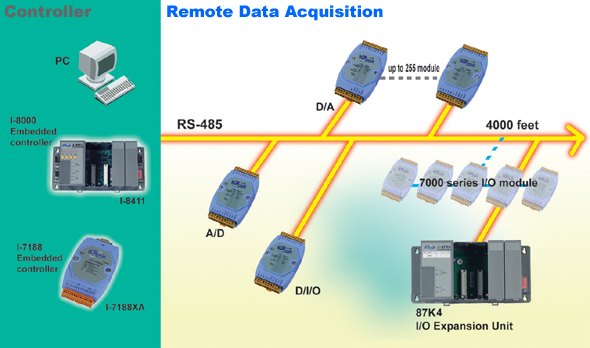

RS-485工業級網路
I-7000/M-7000模組使用工業級的EIA RS-485通訊協定，即使在遠距離依然能以高速傳送接
收資料。所有的模組都設計成很容易與常用的電腦和控制器相連接。資料傳輸線路都加上
浪湧保護線路以保護模組防止突波的干擾。 |
RS-232轉RS-485
使用者可以利用 I-7520R RS-232轉RS-485轉換器、PCISA-7520R或PCISA-7520AR將標準的
RS-232信號轉成隔離的RS-485信號。PCISA-7520R是和I-7520R功能相同的PCI與ISA雙介面
RS-232轉RS-485介面卡。PCISA-7520AR則是和 I-7520AR功能相似的PCI與ISA雙介面RS-232
轉RS-485/RS-422介面卡。若使用以上的裝置，則對使用者而言，RS-485匯流排的控制是透
通的，不需要去了解實際的運作。主機端軟體也如同控制半雙工RS-232般簡單。 |
為什麼需要"Self Tuner"
一般的RS-485轉換器需要知道資料格式和Baud Rate。而在工業的應用系統中，使用者可能會
利用RS-485網路來連接PLC、PC、RS-232裝置、機器等。當這些裝置的資料格式和Baud Rate
不同時就無法使用一般的RS-485轉換器來連接這些裝置。而I-7520則內含已獲得專利之
"Self Tuner"晶片。此晶片會依RS-485網路上的資料格式和Baud Rate自動調整並能自動處
理RS-485通訊的方向。由於這些特性，可以實作出非常有彈性的RS-485網路系統。使用者不
需為了不同的Baud Rate和資料格式而打開 I-7520的蓋子去設定Jumper或Switch。 |
通訊協定
所有的 I-7000/M-7000模組都是使用簡單的命令回應型式通訊協定。模組一定要由主機端詢
問以獲得資料，模組自身不能發出命令。M-7000模組另外支援工業界常用的Modbus RTU通訊
協定。 使用者可以用高階程式語言例如C、VB、Delphi等開發應用程式。一些有名的套裝軟
體例如 Labview、HP View、Testpoint、ISaGRAF等也可用來直接控制 I-7000/M-7000模組。 |
可擴展式網路
I-7510中繼器不只是單純的隔離型中繼器，它內含"Self Tuner" ASIC，並俱備3000VDC隔離、
最大傳輸速度可達115K、支援多種Baud Rate和資料格式。每個I-7510中繼器可使RS-485網路
再多連接256個模組或使網路的距離再增加4000英呎。理論上透過一個RS232通訊埠可存取
2048個模組，實際上則要考慮網路長度和硬體的負載效應. 建議使用I-7510隔離不同群組
的模組以避免高電壓干擾傳輸線。 |
軟體支援
我們對I-7000/M-7000系列的全部模組都提供完整的軟體支援。DCON Utility 可以讓使用者
很方便的操作或測試I-7000/M-7000 模組。豐富的程式庫和範例程式讓使用者不論是在DOS、
Windows 或 Linux 等作業系統下都可以很容易的開發應用程式。我們也提供 Labview、DASYLab
和 InduSoft 的驅動程式。軟體支援 |
| |
|
|
| |
|
|
| |
|
|
