泓格科技觸控式人機完美解決方案--TouchPAD系列
在科技發展快速之際,人與機器間的互動也日顯重要,人們總是希望能有更簡單的方式來和家中或工廠內的設備進行互動,因此人機介面裝置特別是數位顯示器所扮演的角色也越來越重要。工業控制領導廠商泓格科技憑藉著豐富的研發經驗,首次以工業規格推出居家自動化控制產品-TouchPAD,TouchPAD為一嶄新的人機觸控介面裝置,具有2.8吋高解析彩色TFT觸控螢幕,能支援精確的小目標移動,且尺寸與一般牆上的電器插座相同,可直接嵌入。此外,標準Modbus通訊等的支援,使TouchPAD可輕鬆地與泓格的WISE/ET-7000/ PET-7000/ I-7000/ M-7000等系列模組連結,並可與圖控系統(SCADA)或是其他後台軟體直接架接,使用者僅須藉由TouchPAD的顯示螢幕就能監看各項家電、儀器等設備的狀態,十分適合應用在數位家庭或大樓自動化領域裡。
要呈現完美觸控式人機介面,除了仰賴觸控感測技術外,開發GUI程式的工具也是必要的。傳統GUI工具學習困難,開發圖形介面的技術難度高,必須投入大量的時間與人力,泓格科技提供免費系統開發軟體HMIWorks協助使用者進行TouchPAD應用開發,內建豐富的元件與多種的樣版,在”所見即所得”(What You See Is What You Get)的編輯介面下,可滿足大部分的使用需求。HMIWorks採用彈性的圖形化界面,學習容易,可幫助使用者在短時間內完成專案需求。
特色:
2.8吋高解析彩色觸控螢幕
免費的開發軟體 HMIWorks
支援乙太網路供電(PoE)
支援RS-485 (TPD-280)或乙太網路介面(TPD-283)
支援所見即所得(WYSIWYG) 的使用者圖形介面編輯
支援C/C++ 語言
支援階梯圖開發
支援標準Modbus TCP 通訊協議,直接監控遠端I/O模組,並能與圖控軟體(SCADA) 整合
支援工作環境溫度: -20 ~ 70°C

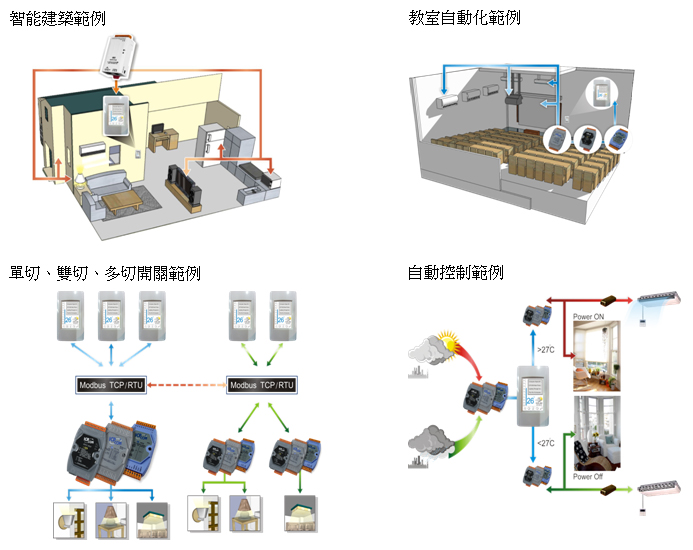

應用:
規格:

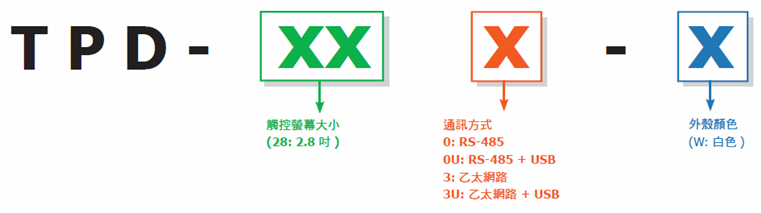

型號
TPD-280-W
TPD-280U-W
TPD-283-W
TPD-283U-W
硬體
處理器(CPU)
低耗能32-bit RISC CPU
記憶體擴充
-
SDRAM 16 MB/Flash 16 MB
-
SDRAM 16 MB/Flash 16 MB
通訊方法
RS-485
乙太網路(10/100 Mbps)
液晶顯示(LCD)
2.8 吋 TFT ( 解析度240 x 320 x 16)
觸控面板
是
蜂鳴器 (Buzzer)
是
旋轉開關 (0~9)
是
USB 客戶端(Client) 1.1
-
是
-
是
重新啟動按鈕
是
電氣
電源
+10 ~ 30 V
DC
乙太網供電 (PoE, IEEE 802.3af, Class 1)
尺寸
尺寸 ( 寬 x 長 x高)
76 mm x 119 mm x 33 mm
76 mm x 119 mm x 31 mm
侵入防護等級 (Ingress Protection)
前面板: IP65
牆壁安裝 (Wall Mount)
是
環境
工作溫度
-20 ~ +70 °C
儲存溫度
-30 ~ +80 °C
周圍環境相對溼度
10% 到90% 相對濕度,非冷凝(non-condensing)
相關連結與下載:
想要進一步取得更多TouchPAD產品訊息,歡迎您至泓格網站
http://www.icpdas.com.tw/product/solutions/hmi_touch_monitor/touchpad/tpd-280_c.html
http://ftp.icpdas.com/pub/beta_version/HMIWorks_Standard/
或是來信至
info@icpdas.com
,
sales2@icpdas.com
,我們將竭誠為您服務!
