新發表M2M GPRS終端解決方案- Intelligent GPRS RTU模組-GT-540, GT-540P


Intelligent GPRS RTU Unit GT-540	Intelligent GPRS RTU Unit with GPS GT-540P

GT-540系列產品是泓格公司最新發表的高性價比M2M GPRS終端解決方案。此系列產品為智能型的GPRS遠程終端設備模組，內建高效能的32bit運算器，能適用於惡劣的工業環境。擁有1組GPRS/GSM模組、6個DI、2個DO、1個AI、2個RS-232、1個RS-485及1個Micro SD插槽，GT-540P則額外提供GPS的功能。GT-540除了本身提供的I/O外，允許透過1個RS-485介面串連3個Modbus RTU設備，並且提供兩種傳輸方式，透過GPRS將I/O資料、Modbus設備資料及GPS資料傳送給遠端的管理平台。一是透過泓格自訂的GPRS RTU協定，採定時及DI/AI觸發條件成立後，主動將I/O資料傳送到遠端M2M RTU Center平台。泓格亦提供相關的軟體來支援，以方便客戶快速的建立監控端的程序，這些軟體包括M2M RTU Center、M2M RTU Win32 API library及OPC server for RTU devices。另一種傳輸方式是將I/O 資料以E-mail附檔的方式，定時的傳送給指定的電子信箱。

除上述功能外，GT-540系列產品提供本地I/O的簡單邏輯控制方式，使得GT-540能於現場端及時進行一些簡單的控制。同時也具備I/O datalogger的功能，能將I/O及GPS資料存儲於micro SD card內。於電源輸入的部份，提供外部及鋰電池連接介面，可於外部電源中斷後，GT-540還能夠運作一段時來做緊急處理。

針對GT-540(P)應用軟體解決方案，可配合M2M RTU Center、SDK與NAPOPC.M2M，提供自行發展應用程式或連結SCADA軟體使用。因此，GT-540系列不僅可運用於遠端環境監測系統、工業自動化系統、廣大範圍的分散式應用，也能運用於交通運輸工具的監控系統。

快速建立GPRS網路應用
GT-540可採動態IP方式與監控端(M2M RTU Center軟體)連結，解決GPRS網路中令人頭痛的IP管理問題。
主動資料回傳
主動資料回傳的機制，可設定定時回傳及事件觸發方式，不像傳統的輪詢方式，可有效提高多站資料傳遞的效率，也降低主控端(PC)的負擔，徹底解決即時資料通訊的效能問題。
支援Modbus RTU通訊格式
GT-540可支援最多3台Modbus RTU設備，讓使用這可輕易把遠端Modbus RTU設備的資料透過GT-540傳送至控制站。
簡易的本地端I/O控制
透過簡單的設定，GT-540提供簡單實用的本地端I/O控制。例如: DI或AI高低警報觸發DO控制方式。
內建I/O及GPS資料記錄功能
GT-540支援micro SD介面，提供I/O、Modbus RTU設備資料及GPS的紀錄功能，最多可支援2 G micro SD卡。(以每天單一檔案儲存)
提供3.7V鋰電池備用電源界面
GT-540系列除使用外部電源10 ~ 30 VDC外，也可外加3.7V的鋰電池做為斷電時的緊急使用。泓格公司提供下列兩種鋰電池供客戶選購。

BT600	3.7V 600 mAh Battery
BT1200	3.7V 1200 mAh Battery

特色:

GSM/GPRS支援850/900/1800/1900 MHz四種頻率
具GPRS自動及重新連線的機制
支援Modbus RTU主端通訊協定
提供OPC Server軟體及集中式的資料管理
提供一組API，輕易建立GPRS及GPS的即時應用系統
可透過e-mail附檔的方式將I/O紀錄檔經由GPRS傳出
可當成I/O及 GPS(支援型號:GT-540P)的資料記錄器，資料儲存於mirco SD中
micro SD容量支援至2GB
1組RS232,1組RS485,6組DI,2組DO,1組AI，1組GPS(支援型號:GT-540P))
提供3.7V鋰電池備用電源界面

GT-540設定工具:

圖形化的設定工具，提供使用者輕易設定及診斷GT-540。
GT-540 Utility可於下列下載: http://ftp.icpdas.com/pub/cd/usbcd/napdos/gt-540/software/

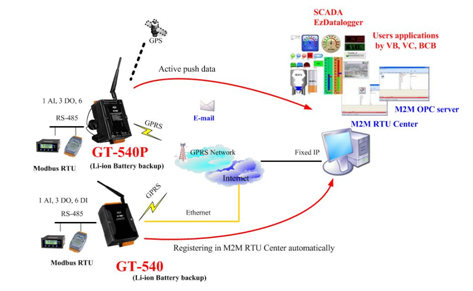

支援的GT-540軟體解決方案架構

M2M RTU管理軟體- M2M RTU Center
泓格RTU產品的管理介面軟體及OPC及M2M API的仲介軟體，減低客戶在通訊管理上的負擔。最多可同時連結128台泓格的RTU產品。詳細說明及軟體下載處: http://m2m.icpdas.com/m2m_rtu.html
M2M RTU開發工具SDK- M2M RTU API
提供使用者自行開發M2M RTU應用程序使用。(需搭配M2M RTU Center使用) 詳細說明及軟體下載處: http://m2m.icpdas.com/m2m_rtu_api.html
NAPOPC.M2M OPC Server
泓格提供的M2M OPC server，輕易整合泓格的RTU產品於各種SCADA系統。詳細說明及軟體下載處: http://m2m.icpdas.com/NAPOPC_M2M.html

Applications:

Vehicle monitoring system	Remote Environment data acquisition

Hydrologic monitoring System	Application with G-4500 RTU

詳細產品資訊，請參考:
GT-540: http://m2m.icpdas.com/gt-540.html
GT-540P: http://m2m.icpdas.com/gt-540p.html

Datasheet download from:
GT-540: http://m2m.icpdas.com/datasheet/GT-540.pdf
GT-540P: http://m2m.icpdas.com/datasheet/GT-540P.pdf

相關產品:
G-4500 : http://m2m.icpdas.com/g-4500_rtu.html
