泓格新產品: PDSM-700(D)系列可編程設備服務器


簡介:

PDSM-700為可編程設備服務器，常被用來當作序列設備連網的途徑，將RS-232/422/485設備連結至網路。使用者可透過 VxComm Driver/Utility友善的設定，透過簡單的幾個步驟，便可將PDSM-700內嵌的 COM Port 模擬成為電腦主機的標準 COM Port。憑藉著獨立的協定、小而高效能的OS核心，PDSM-700可輕易的應付任何現實中的網路應用需求。

PDSM-700帶有強大且可靠的Xserver編程架構，讓使用者可快速的設計出屬於自己的網路應用程式。內嵌的高效能MiniOS7啟動PDS-700只需1秒並且可以快速的給予回應。

靜電放電保護與機殼接地:

PDSM串列可編程設備連網服務器提供了暫態電壓抑制二極體(TVS diode)的靜電放電保護技術與機殼接地的設計。此設計可保護系統端避免受到過電壓的傷害。

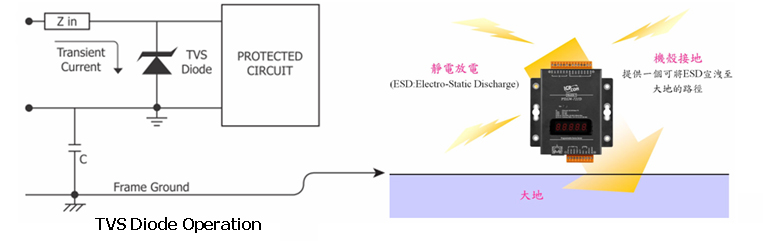

暫態電壓抑制二極體(TVS Diode)的操作方式
在正常的運作狀態下，對被保護的零件而言暫態電壓抑制二極體(TVS diode)為高阻抗狀態(在開放迴路底下) 。當電壓超出極限時，暫態電壓抑制二極體(TVS diode)會成為低阻抗的路徑來宣洩此瞬間湧浪電流。此瞬間電流將透過暫態電壓抑制二極體(TVS diode)流出，以達到保護零件的作用。當瞬間電流全部宣洩完畢後，才又回到高阻抗的狀態。




  PDS-700與PDSM-700規格差異

  PDSM-700 PDS-700
OS MiniOS7 MiniOS7
CPU 80186-80 MHz 80186-80 MHz
SDRAM/Flash 512 KB/512 KB 512 KB/512 KB
Ethernet 10/100 M 10/100 M
EEPROM 16 KB 16 KB
Frame Ground Yes Yes
ESD Protection +/-4 kV +/-4 kV
Virtual COM Yes Yes
Virtual I/O Yes Yes
Case Metal Case

Plastic
Fire Retardant Materials
(UL94-V0 Level)


PDSM-700特色:
  • 序列設備快速連網。
  • 10/100 Base-TX 網路控制器, RJ-45連接埠 (自動協商、網路線自動識別、LED指示燈)。


  • VxComm Driver 支援 Windows NT 4.0, 2000/XP/2003 以及 Vista32。


  • 強大的可編程設備服務器。
  • 低秏電量 (約 3 Watt)。
  • 掌上型並帶有多個序列埠。
  • 內嵌高效能的泓格MiniOS7系統。
  • 部份模組支援DI栓鎖與計數功能。


  • 適用於嚴苛環境的看門狗設計。


  • 反向電源極性保護。
  • 各序列埠皆有+/-4 kV靜電放電保護電路。
  • 鐵殼設計增強保護功能


  • 5位數顯示器 (只包含於帶顯示器的版本)。


  • 符合RoHS環保規範。


  • RS-485 port帶有Self-tuner ASIC自動切換收送方向。
  • "Virtual COM" 延伸COM Port


  • 歡迎洽詢ODM


“可編程設備服務器”能為你做什麼!
觀賞影片: http://www.icpdas.com/tutorial/pds.htm
