泓格新產品:PISO-P16R16E
(PCI Express介面/16通道開集極數位輸出16通道繼電器輸入卡) |
|
|
|
|
|
 |
|
|
|
|
|
簡介:

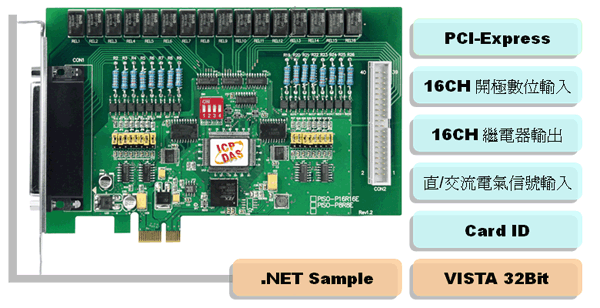

PISO-P16R16E是泓格第一款使用PCI Express介面的產品。PISO-P16R16E擁有16通道光隔離數位輸入，16通道繼電器輸出。各輸入通道皆使用光耦合器將外部信號與板卡和電腦主機間做隔離。PISO-P16R16E支援Card ID 的設定 (Jumper) 與讀取，使用多片板卡時可用於輔助識別，還可以完全相容於PISO-P16R16U。
此介面卡易於安裝於任何擁有PCI-Express介面的PC。板卡介面到邏輯信號區域，排除了接地迴路問題且隔離了可能引起到主機毀損的電壓。PISO-P16R16E有一個37-Pin D-Sub接頭及一個40-Pin的公頭。依使用者需求，可透過40-Pin的扁型排線轉換成37-Pin D-Sub接頭再接至DB-37，利用第二條D-Sub接頭處理數位信號。每個D-Sub接頭包含了8個輸入通道和8個輸出通道。
PISO-P16R16E可以在Linux、DOS、Windows 98、Windows 2000、Windows NT、Windows XP 32-Bit及Vista 32-Bit等作業系統環境下使用，並且提供了動態函式庫及Active X控制項協助使用者更容易的開發。而本產品還提供Turbo C++、Borland c++、Microsoft C++、Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、C#.NET、Visual Basic.NET及LabView等範例程式幫助使用者可以更快速的上手使用本產品。 |
|
|
|
|
|
特色: |
|
|
- PCI Express 介面
- 16通道光隔離數位輸入
- 16通道光隔離繼電器輸出
- 直交流電器信號輸入
- Card ID: Jumper的設定與讀取，可於多板卡時用於輔助識別
- 支援 Microsoft Windows 98/NT/2000/XP32 Bit/2003 32Bit Vista 32Bit作業系統
- 提供Turbo C++、Borland c++、Microsoft C++、Visual C++、Borland Delphi、Borland C++ Builder、Visual Basic、Visual C#.NET、Visual Basic.NET及LabView sample program
|
|
|
|
|
|
規格: |
|
|
| ModelBus |
PISO-P16R16E |
PISO-P16R16U |
PCI-P16R16 |
| Bus Type |
PCI-Express X 1
(+3.3V/+12V) |
Universal PCI
(+3.3V/+5V) |
PCI Bus(+5V) |
| Relay Output |
Contact Rating |
0.5A/120Vac,1A/24Vdc |
0.5A/120Vac,DC/1A 30Vdc |
| Relay Type |
8 SPDT 8 SPST |
| Operating Time |
Typical 1 ms |
5 ms |
| Release Time |
Typical 7 ms |
10 ms |
| Expected life |
Mechanical(5 millions); electrical (1 millions) |
> 100,000 times
(at 30V ,1A)d |
| Optical Isolated Digital Input |
Type |
None-polarized opto-isolated (PC-354) |
None- polarized Optical Isolation (PC-814) |
| Input voltage |
AC/DC 5-24V or Vac(50- 1khz) |
| Operating Temperature |
0~60°C |
| Input impedance |
1.2 K ohm |
| Response time |
20u Sec (Without filter) / 2.2m Sec ( With filter) |
| Isolated Voltage |
3750V |
5000V |
| Environmental |
Operating temperature |
0~60°C |
| Storage temperature |
-20 °C ~ 70 °C |
| Humidity |
0 to 90% non-condensing |
| Dimensions |
Dimensions |
205mm x 105mm |
180mm x 105mm |
|
|
|
|
|
|
更多資訊，請參考…
http://www.icpdas.com/products/DAQ/pc_based/piso_p16r16u.htm |
|
|
|
|
|
|
 |
|
|
