  Q: Setting special ¡§range¡¨ parameter of temperature input board to get clear ¡§Degree Celsius¡¨ or ¡§Degree
Fahrenheit¡¨ input value. For ex, ¡§1535¡¨ means 15.35 degree.

¡@

  Ans:

  Important : Special ¡§range¡¨ is supported since driver version of I-8xx7:3.11 , W-8xx7:3.24

  ICP DAS provides many temperature input modules as below.

  With ¡§broken-line detection¡¨ or called ¡§wire opening detection¡¨
         Thermocouple type: I-87018R, 87019R, 7018R, 7018BL, 7019, 7019R
         RTD type: I-87013, 87015, 7013, 7015, 7033
         Thermister type: I-87005, 7005

  Without ¡§broken-line detection¡¨
         Thermocouple type: I-87018, 7018, 7018P

  The ¡§range¡¨ parameter of temperature IO board can be ¡§standard setting¡¨ or ¡§special setting¡¨.

  For example, I-87013: 4 channel RTD input module. Its range can be
        20 : Platinum 100, a=0.00385, -100 ~ +100 degree Celsius

        2F : Platinum 100, a=0.003916, -200 ~ +200 degree Celsius

  If setting range as 20 (or 21 to 2F), then it is ¡§standard setting¡¨. The temperature input value is 2¡¦s compliment
  value from ¡V32768 to +32767 depends on the ¡§range¡¨ value. For example, setting range as 20, value of ¡V32767
  means temperature is about ¡V100 Degree, +32766 is about +100 Degree. Value of 16383 means +50 Degree
  (Note:Normally value of ¡V32768 or +32767 means wire ¡§broken-line¡¨)

  If user want to get a clear temperature input value, for example, value of 2312 means ¡§23.12¡¨ Degree Celsius. Then
  please set ¡§range¡¨ to a special value defined as below.

  Format: TTRR (Hex. Value)
          TT=10 (Convert to "Degree Celsius")
          TT=20 (Convert to "Degree Fahrenheit")
          TT=00 (Default value, -32768 to +32767, this is ¡§standard setting¡¨)
          RR: original "range" setting

  For example, setting I-87013¡¦s "range" as

  A. 1020 : (TT=10, RR=20) the input value will be "Degree Celsius", unit is 0.01 degree, range= "20 : Platinum 100,
       a=0.00385, degree Celsius". That results input value of "2356" = 23.56 Degree Celsius, "-489" = -4.89 Degree
       Celsius, "999990" = sensor broken line.

  B. 202A : (TT=20, RR=2A) the input value will be "Degree Fahrenheit", unit is 0.01 degree, range= "2A: Platinum 1000,
      a=0.00385, degree Celsius". That results input value of "4512" = 45.12 Degree Fahrenheit, "500" = 5.00 Degree
      Fahrenheit, "999990" = sensor broken line.

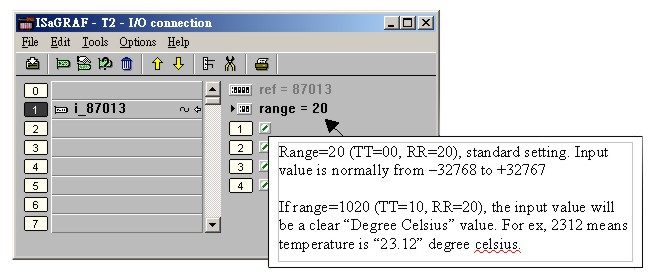

  C. 21 : (TT=00, RR=21) the input value will be Default value (standard ¡§range¡¨ setting), -32768 to +32767, range =
      "21 : Platinum 100, a=0.00385, degree Celsius"
